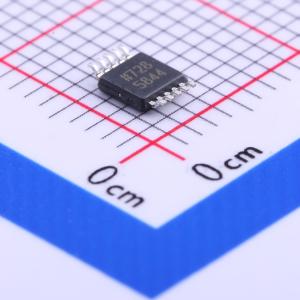

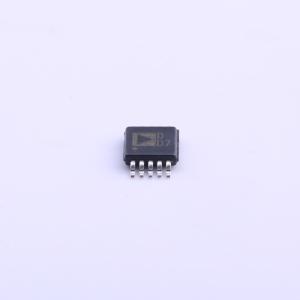

AD5170BRMZ2.5

AD5170是一款256抽头、可两次编程的数字电位器，采用熔丝链接技术，用户有两次机会对电阻设置进行永久性编程。对于无需多次对数字电位器的设置进行编程存储的用户而言，一次性编程（OTP）功能是比电可擦除存储器（EEMEM）更具成本效益的选择。AD5170与机械电位器或可变电阻器一样具备电子调节功能，且分辨率更高、固态可靠性更强、低温系数性能更优。 AD5170通过两线制、与I²C兼容的数字接口进行编程。在永久设置电阻值之前，可进行无限次调节，且有两次永久编程机会。 与传统的一次性编程数字电位器不同，AD5170具有独特的临时OTP覆盖功能，即使在熔丝熔断后也能进行新的调节。不过，在后续上电时，OTP设置将恢复。这一功能使用户可将这些数字电位器当作具有可编程预设值的易失性电位器使用。 对于在工厂对AD5170进行编程的应用，提供可在Windows NT、Windows 2000和Windows XP操作系统上运行的器件编程软件。该软件可有效替代任何外部I²C控制器，从而缩短用户系统的上市时间。

• 256抽头数字电位器
• 可两次编程（TTP），设置后无需再调整的电阻设置，允许进行第二次永久性编程
• 一次性编程（OTP）激活前可进行无限次调节
• OTP覆盖功能允许根据用户定义的预设值进行动态调节
• 端到端电阻：2.5 kΩ、10 kΩ、50 kΩ、100 kΩ
• 紧凑型10引脚MSOP封装：3 mmx4.9 mm
• 快速建立时间：上电时典型值ts = 5 μs
• 抽头寄存器可进行完整读写操作
• 上电预设至中间刻度
• 额外的封装地址解码引脚：AD0和AD1
• 单电源供电：2.7 V至5.5 V
• 低温系数：35 ppm/℃
• 低功耗：最大IDD = 6 μA
• 宽工作温度范围：-40℃至+125℃
• 提供评估板和软件
• 在工厂编程应用中，软件可替代微转换器

• 系统校准
• 电子设备电平设置
• 新设计中替代机械微调电位器
• 工厂PCB永久性设置
• 压力、温度、位置、化学和光学传感器的传感器调节
• RF放大器偏置
• 汽车电子设备调节
• 增益控制和失调调节
