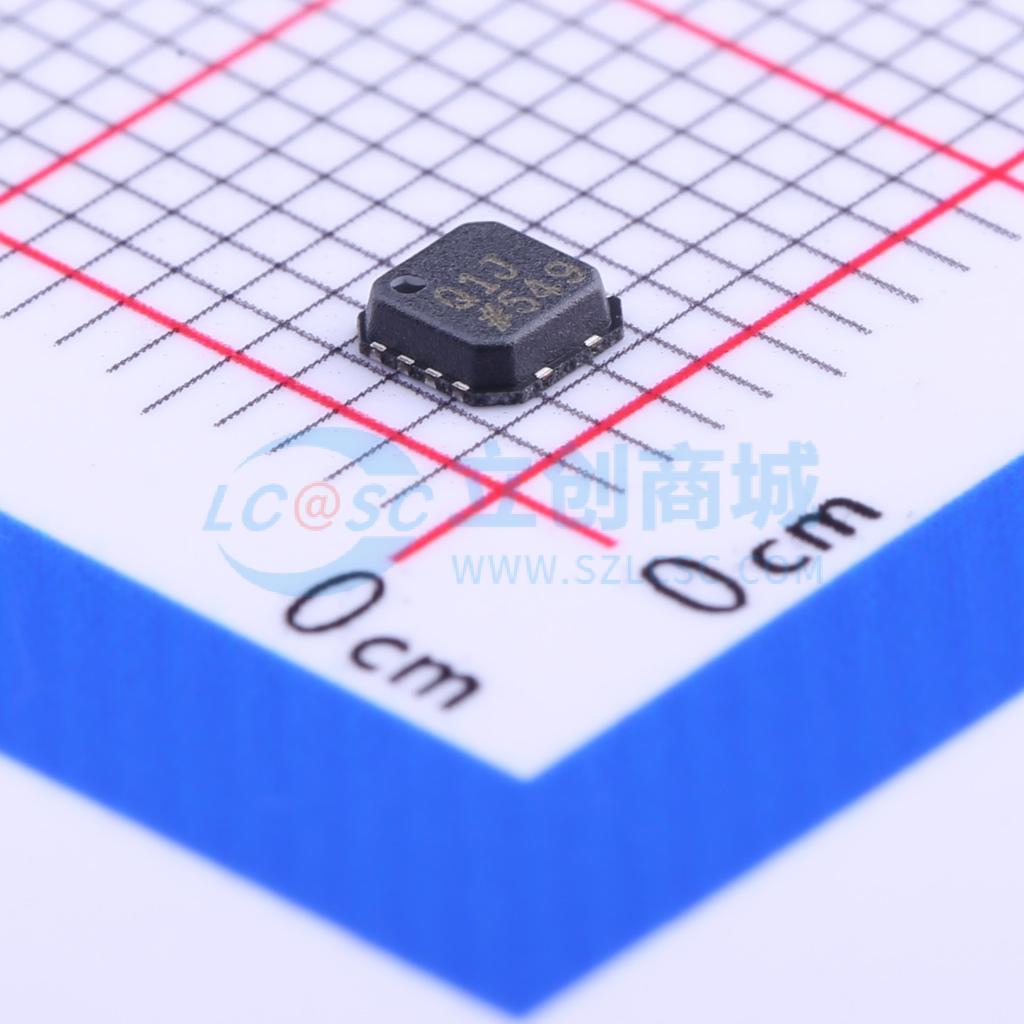

温馨提醒：图片仅供参考，商品以实物为准
ADL5523ACPZ-R7
400MHz至4000MHz低噪声放大器ADL5523
- 描述
- ADL5523是一款高性能、GaAs pHEMT、低噪声放大器，适用于单通道下变频IF采样接收机架构和直接下变频接收机中。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADL5523ACPZ-R7
- 商品编号
- C209445
- 商品封装
- LFCSP-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 400MHz~4GHz | |
| 增益 | 21.5dB |
| 属性 | 参数值 | |
|---|---|---|
| 噪声系数 | 0.8dB | |
| 工作电压 | 3V~5V | |
| 工作电流 | 60mA |
商品概述
ADL5523是一款高性能、GaAs pHEMT、低噪声放大器。它具有高增益和低噪声系数性能，可用于单通道下变频IF采样接收机架构和直接下变频接收机中。 ADL5523集成有源偏置和隔直电容，具有高集成度，因而使用极为方便且不会牺牲设计灵活性。 ADL5523易于调谐，只需少量外部元件。该器件支持3 V至5 V电压供电，对于要求极低功耗的应用，可通过外部偏置电阻调节吸电流。 ADL5523采用紧凑的散热增强型3 mm×3 mm LFCSP封装，工作温度范围为 -40°C 至 +85°C。另外还提供完全填充的评估板。
商品特性
- 工作电压范围：400 MHz至4,000 MHz
- 噪声系数：0.8 dB (900 MHz)
- 仅需很少的外部元件
- 集成有源偏置控制电路
- 集成隔直电容
- 可调偏置，适合低功耗应用
- 采用3 V至5 V单电源供电
- 增益:21.5 dB (900 MHz)
- OIP3:34.0 dBm (900 MHz)
- P1dB:21.0 dBm (900 MHz)
- 小尺寸LFCSP封装
- 提供20.8 dB增益引脚兼容版本
