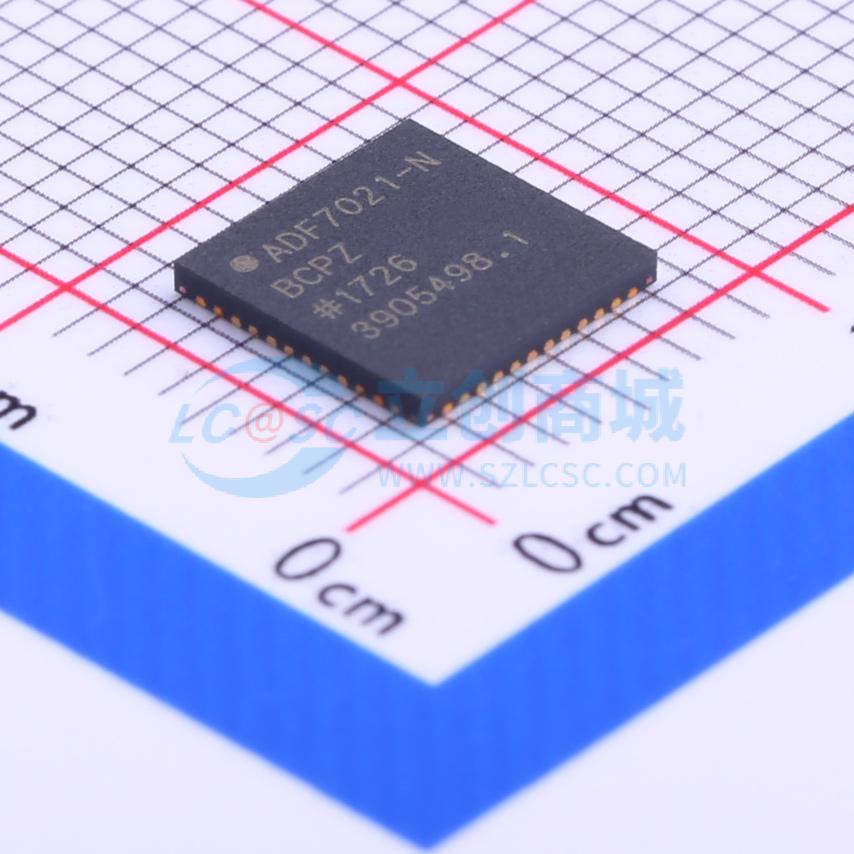

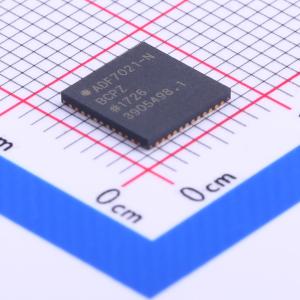

ADF7021-NBCPZ

ADF7021-N是高性能、低功率、窄带收发器，拥有9kHz、13.5kHz和18.5kHz的中频滤波器带宽，完全符合各种全球窄带通信标准，尤其是那些要求12.5kHz通道分离的标准。 ADF7021-N可在窄带、免执照ISM频段以及80MHz至650MHz和842MHz至916MHz频率范围的特许执照频段内工作。该器件具有高斯和升余弦两种发送数据滤波选项，用以改善窄带应用的频谱效率。它适合符合以下标准或法规的电路应用：日本ARIB STD - T67、欧洲ETSI EN300220、韩国近程设备管理法规、中国近程设备管理法规以及北美FCC Part 15、Part 90和Part 95监管标准。ADF7021-N只需少量外部分立器件便可构建一个完整的收发器，因此非常适用于价格敏感和区域敏感的应用。 通过一系列片内FSK调制和数据滤波选项，用户可以更灵活自如地选择调制方案，同时满足严格频谱效率要求。ADF7021-N还支持在2FSK、3FSK和4FSK间动态切换的协议，以充分扩大通信范围并提高数据吞吐量。 发射部分包含两个电压控制振荡器(VCO)和一个输出频率分辨率<1PPm低噪声小数N分频PLL。其中一个VCO利用内部LC谐振(421MHz至458MHz，842MHz至916MHz)，另一个利用外部电感作为其谐振电路(80MHz至650MHz)的一部分。双VCO设计实现双频带操作，用户既可以在内部电感VCO支持的任意频率下进行收发，也可以在外部电感VCO支持的特定频带下进行收发。 通过快速变频PLL，ADF7021-N可应用于跳频、扩频(FHSS)系统。两个VCO均采用两倍基频工作，减少杂散发射和频率牵引问题。 发射机输出功率可在 -16dBm到 +13dBm之间分63个步幅编程并拥有自动功率斜坡控制功能，以避免频谱杂散并有助于满足法规标准。收发器射频频率、通道间隔和调制都可以利用简单的三线式接口来编程。该器件采用2.3V至3.6V电源供电，支持关断功能。 接收机采用低中频架构(100kHz)，不仅功耗最低、外部原件数最少，而且可避免低频时的直流偏置和闪炼噪声。中频滤波器具有9kHz、13.5kHz和18.5kHz的可编程带宽。ADF7021-N支持各种可编程特性，包括接收的线性度、灵敏度和中频带宽，用户可根据具体应用在接收机灵敏度和选择度与功耗之间进行取舍。接收机还拥有正在申请专利的自动频率控制(AFC)环路，捕捉范围可编程，允许PLL跟踪输入信号中的频率误差。 利用正在申请专利的镜像抑制(IR)校准方案，无需使用外部RF源，接收机的镜像抑制性能可达到56dB。 片内ADC提供集成温度传感器、外部模拟输入、电池电压和RSSI信号的回读，因而在某些应用中可减少ADC开销。温度传感器在 -40°C至 +85°C的整个工作温度范围内精度达到 ±10°C。在室温下进行1点校准并将结果存储在存储器内可提高此精度。

• 低功耗、窄带收发器
• 利用双VCO的频带范围：80MHz至650MHz、842MHz至916MHz
• 可编程中频滤波器带宽为9kHz、13.5kHz和18.5kHz
• 调制方式：2FSK、3FSK、4FSK、MSK
• 频谱整形方式：高斯和升余弦滤波
• 支持的数据速率：0.05kbps至24kbps
• 2.3V至3.6V电源供电
• 可编程输出功率：-16dBm至 +13dBm，63个步幅
• 自动功率放大器（PA）斜坡控制
• 接收机灵敏度：100 bps、2FSK时-130 dBm；1 kbps、2FSK时-122 dBm
• 正在申请专利的片内镜像抑制校准
• 片内集成VCO和小数N分频锁相环（PLL）
• 片内集成7位ADC和温度传感器
• 全自动频率控制环路（AFC）
• 数字接收信号强度指示（RSSI）
• 集成收发开关
• 省电模式下泄漏电流为0.1μμ

• 窄带短距离无线电通信设备（SRD）标准：ARIB STD - T67、ETSI EN300220、韩国SRD标准、FCC Part 15、FCC Part 90、FCC Part 95
• 低成本无线数据传输
• 远程控制/安全系统
• 无线计量
• 无线医疗遥测服务（WMTS）
• 家庭自动化
• 过程和楼宇控制
• 寻呼机
