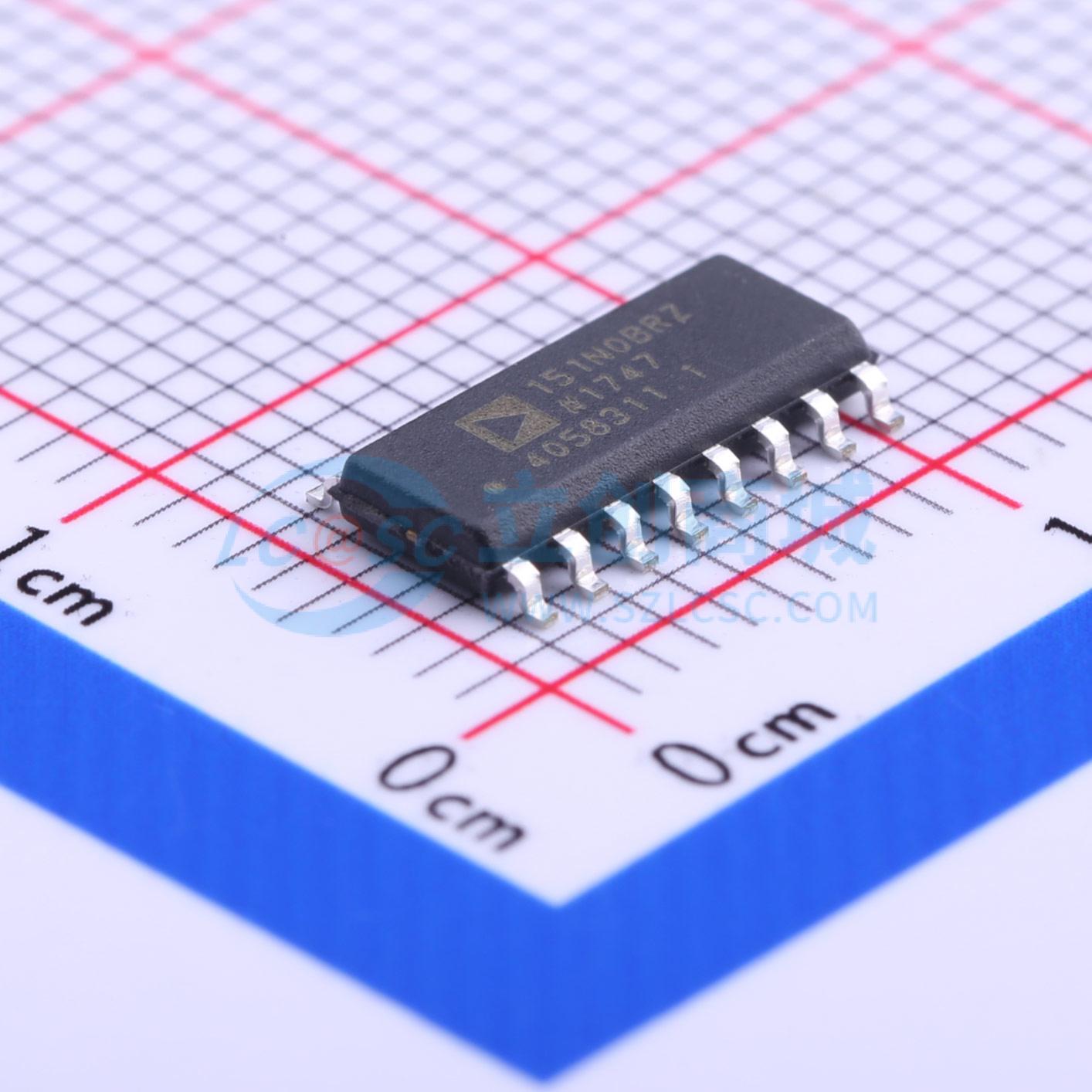

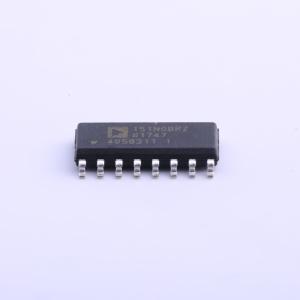

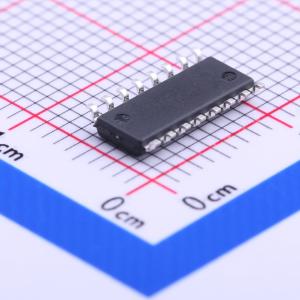

ADUM151N0BRZ

可靠的 3.0 kV rms 五通道数字隔离器，带故障安全功能和 1 个反向通道

描述: 可靠的3.0kVrms五通道数字隔离器，带故障安全功能和1个反向通道
品牌名称: ADI(亚德诺)
商品型号: ADUM151N0BRZ
商品编号: C209416
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.299克(g)

商品参数

商品概述

ADuM150N/ADuM151N/ADuM152N是基于iCoupler技术的5通道数字隔离器。这些隔离组件结合了高速互补金属氧化物半导体（CMOS）和单片空心变压器技术，具有优于光耦合器器件和其他集成耦合器等替代方案的出色性能特性。在5V工作电压下，最大传播延迟为13ns，脉冲宽度失真小于4.5ns。通道间传播延迟匹配紧密，最大为4.0ns。 ADuM150N/ADuM151N/ADuM152N的数据通道相互独立，有多种配置可供选择，耐受电压额定值为3.0kV rms。该器件两侧的电源电压范围为1.7V至5.5V，既与低电压系统兼容，又能实现隔离屏障两侧的电压转换功能。与其他光耦合器替代方案不同，在无输入逻辑转换时可确保直流正确性。提供两种不同的故障安全选项，当未施加输入电源时，输出将转换到预定状态。

商品特性

高共模瞬态抗扰度：100kV/μs
对辐射和传导噪声具有高鲁棒性
低传播延迟：5V工作时最大为13ns，1.8V工作时最大为15ns
最大保证数据速率为150Mbps
安全和法规认证（待批准）：UL认证：根据UL 1577标准，1分钟内3000V rms；CSA组件验收通知5A；VDE合格证书DIN V VDE V 0884 - 10（VDE V 0884 - 10）：2006 - 12，V10RM = 565V峰值；根据GB4943.1 - 2011的CQC认证
低动态功耗
1.8V至5V电平转换
高温工作：125℃
故障安全高或低选项
16引脚、符合RoHS标准的窄体SOIC封装

应用领域

通用多通道隔离
串行外设接口（SPI）/数据转换器隔离
工业现场总线隔离

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(48个/管，最小起订量 1008 个)

个

起订量：1008 个48个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	4
	反向通道数	1
	最大数据速率	150Mbps

	属性	参数值
	默认输出	-
	隔离电压(Vrms)	3000
	CMTI(kV/us)	100kV/us
	工作温度	-40℃~+125℃
