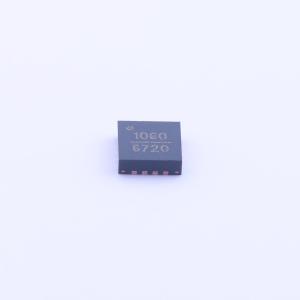

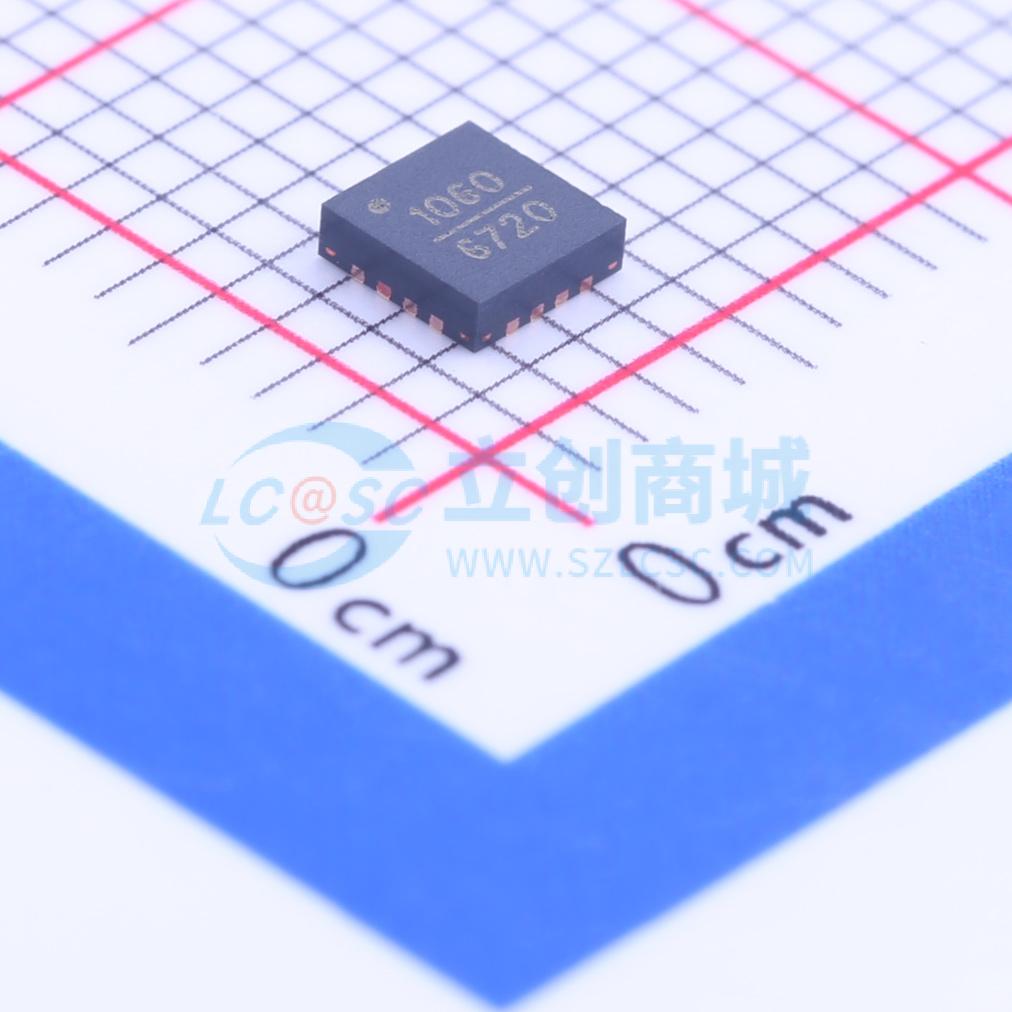

HMC1060LP3E

四通道、低噪声、高PSRR线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: HMC1060LP3E
商品编号: C208602
商品封装: TQFN-16-EP(3x3)
包装方式: 盒装
商品毛重: 1.1克(g)

商品参数

商品概述

HMC1060LP3E是一款BiCMOS超低噪声四输出线性稳压器，适用于需要出色电源隔离的高性能应用。该器件四个独立输出的总电流最大可达500 mA，能够满足Hittite公司集成VCO的宽带PLL产品（如HMC830LP6GE）的所有供电需求。尽管HMC1060LP3E主要针对Hittite公司集成VCO的宽带PLL产品，但它也是一款出色的通用稳压器，支持1.8 V至5.2 V的可调输出电压。通过外部引脚可启用集成的与绝对温度成正比（PTAT）功能，使HMC1060LP3E能够根据温度调节电源电压，从而最大限度地提高Hittite公司集成VCO的宽带产品以及其他由HMC1060LP3E供电的设备的相位噪声和输出功率性能。集成的热保护功能可在极端温度下关闭HMC1060LP3E的输出，直到器件冷却，使HMC1060LP3E成为一款坚固耐用的器件，能够应对包括瞬间短路和极端温度在内的临时和不可预见的情况。外部使能输入为开启或关闭由HMC1060LP3E供电的所有设备提供了便捷的方式。 HMC1060LP3E采用3x3 mm QFN SMT封装。

商品特性

超低噪声：10 kHz时为3 nV/√Hz，1 kHz时为7 nV/√Hz
高电源抑制比（PSRR）：1 kHz时为80 dB，1 MHz时为60 dB
四个可调电压输出：VR1：1.8 V至5.2 V时为100 mA；VR2和VR3：1.8 V至5.2 V时为50 mA；VR4：1.8 V至5.2 V时为300 mA
可选的与温度成正比（PTAT）输出电压：7 % / 125 °C
热保护
低关断电流：< 1 μA
16引脚3x3 mm SMT封装：9 mm²

应用领域

超低噪声频率生成（PLL、VCO、集成VCO的PLL）
RF和混合信号电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/盒，最小起订量 1 个)

个

起订量：1 个50个/盒

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.6V
	输出电压	1.8V~5.2V
	输出电流	100mA；50mA；50mA；300mA
	电源纹波抑制比(PSRR)	80dB@(1kHz)
	压差	-

	属性	参数值
	静态电流(Iq)	-
	噪声	1.5uVrms
	特性	过热保护；带使能
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	4
