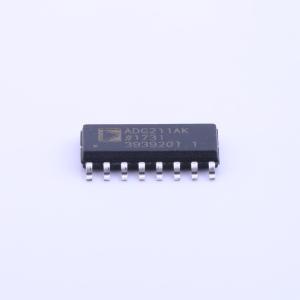

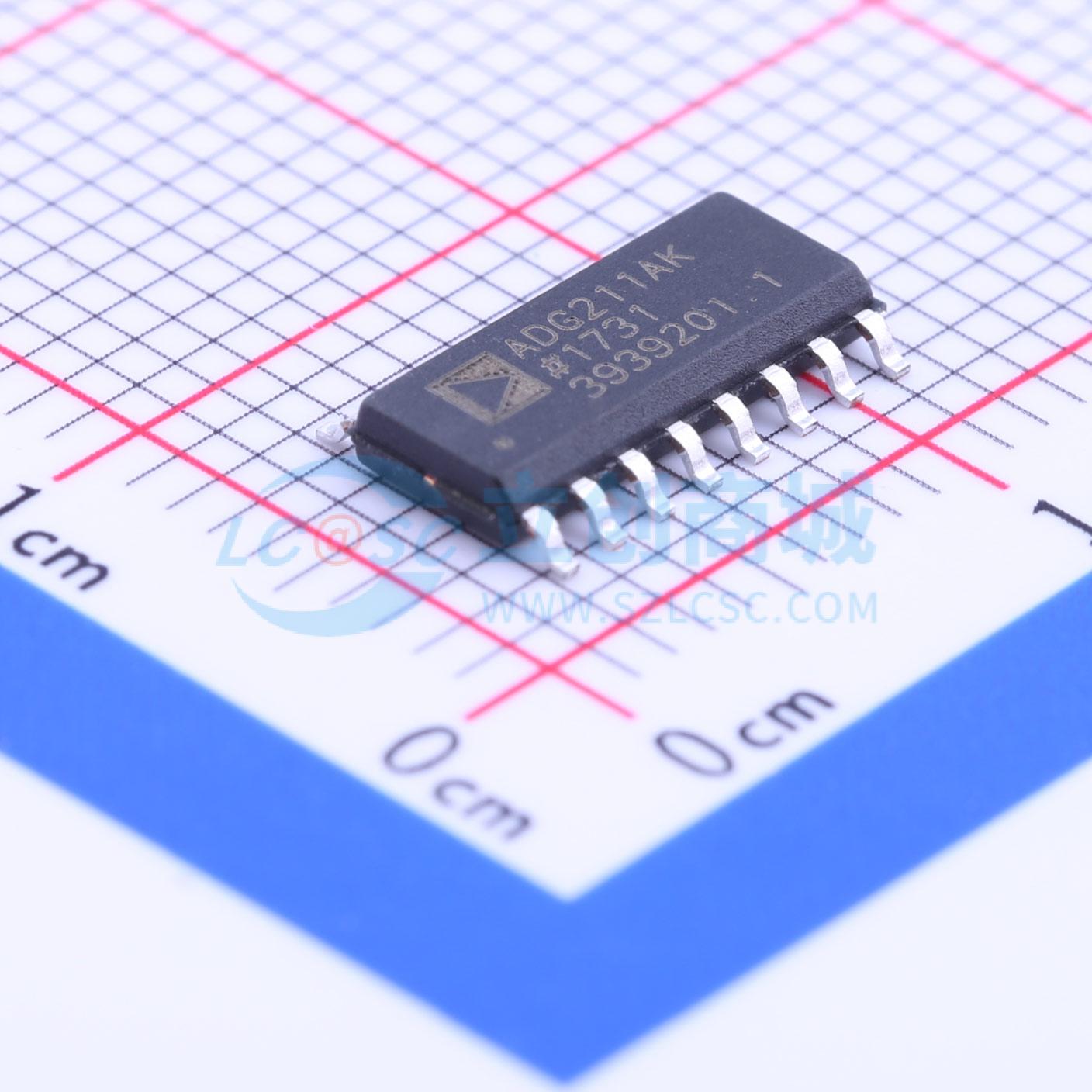

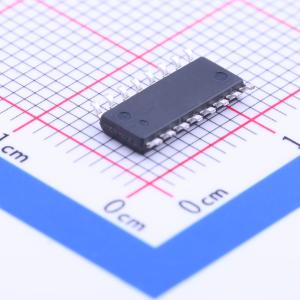

ADG211AKRZ
ADG211AKRZ
- 描述
- 是单片CMOS器件，包含四个可独立选择的开关。采用增强型LC²MOS工艺设计，信号处理能力提高到±15 V。这些开关还具有高开关速度和低导通电阻的特点。由四个单刀单掷（SPST）开关组成，仅数字控制逻辑相反。在多路复用器应用中，当同时驱动时，所有开关都具有先断后通的开关动作。设计中固有的低电荷注入特性，可在切换数字输入时将瞬态降至最低。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADG211AKRZ
- 商品编号
- C208614
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.299克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 4 | |
| 工作电压 | -15V~15V | |
| 导通时间(ton) | 450ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 175Ω | |
| 关闭时间(toff) | 450ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 16pF |
商品概述
ADG211A和ADG212A是单片CMOS器件，包含四个可独立选择的开关。它们采用增强型LC²MOS工艺设计，信号处理能力提升至±15 V。这些开关还具有高开关速度和低导通电阻（RON）的特点。 ADG211A和ADG212A由四个单刀单掷（SPST）开关组成。它们的唯一区别在于数字控制逻辑是反相的。在多路复用器应用中，当同时驱动时，所有开关均呈现先断后通的开关动作。该设计固有的低电荷注入特性，可使数字输入切换时的瞬态现象降至最低。
商品特性
- 最大电源额定值44 V
- 模拟信号范围±15 V
- 低导通电阻（RON）：最大115 Ω
- 低泄漏电流：典型值0.5 nA
- 先断后通开关
- 可单电源工作
- 扩展的塑料封装温度范围：-40℃至+85℃
- TTL/CMOS兼容
- 提供16引脚PDIP/SOIC和20引脚PLCC封装
- 引脚与DG211/DG212兼容
