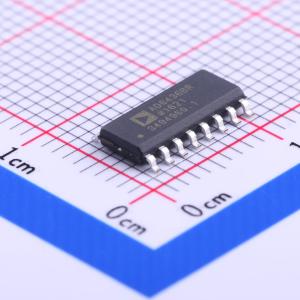

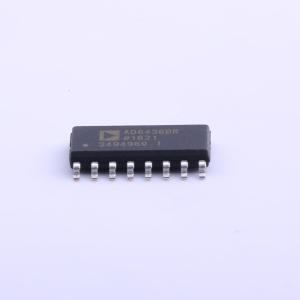

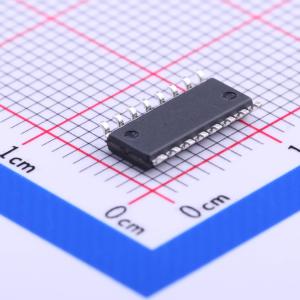

温馨提醒：图片仅供参考，商品以实物为准
ADG436BRZ-REEL
双SPDT开关 ADG436
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低导通电阻，快速切换时间，低功耗，适用于音频和视频切换、电池供电系统、测试设备和通信系统。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADG436BRZ-REEL
- 商品编号
- C209382
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.299克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 工作电压 | 3V~20V；-20V~-3V |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 70ns | |
| 导通电阻(Ron) | 12Ω | |
| 关闭时间(toff) | 60ns | |
| 工作温度 | -40℃~+85℃ |
商品概述
ADG436是一款单片CMOS器件，包含两个可独立选择的单刀双掷（SPDT）开关。它采用LC²MOS工艺设计，该工艺在实现低功耗的同时，还具备高开关速度和低导通电阻的特性。 导通电阻曲线在整个模拟输入范围内非常平坦，确保在切换音频信号时具有良好的线性度和低失真。高开关速度也使该器件适用于视频信号切换。CMOS结构确保了超低功耗，使其非常适合便携式和电池供电的仪器。 每个开关在导通时双向导通性能相同，其输入信号范围可扩展至电源电压。在关断状态下，高达电源电压的信号电平会被阻断。所有开关均具有先断后通的开关动作，适用于多路复用器应用。该设计固有的低电荷注入特性，可在切换数字输入时将瞬态影响降至最低。
商品特性
- 最大电源电压额定值为44 V
- 模拟信号范围从Vs到VDD
- 低导通电阻（典型值为12 Ω）
- 低导通电阻变化（最大值为3 Ω）
- 低导通电阻匹配（最大值为2.5 Ω）
- 低功耗
- 快速开关时间：导通时间tON < 175 ns，关断时间tOFF < 145 ns
- 低泄漏电流（最大值为5 nA）
- 低电荷注入（↑0 pC）
- 先断后通的开关动作
应用领域
- 音频和视频切换
- 电池供电系统
- 测试设备
- 通信系统
