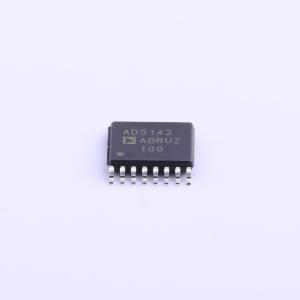

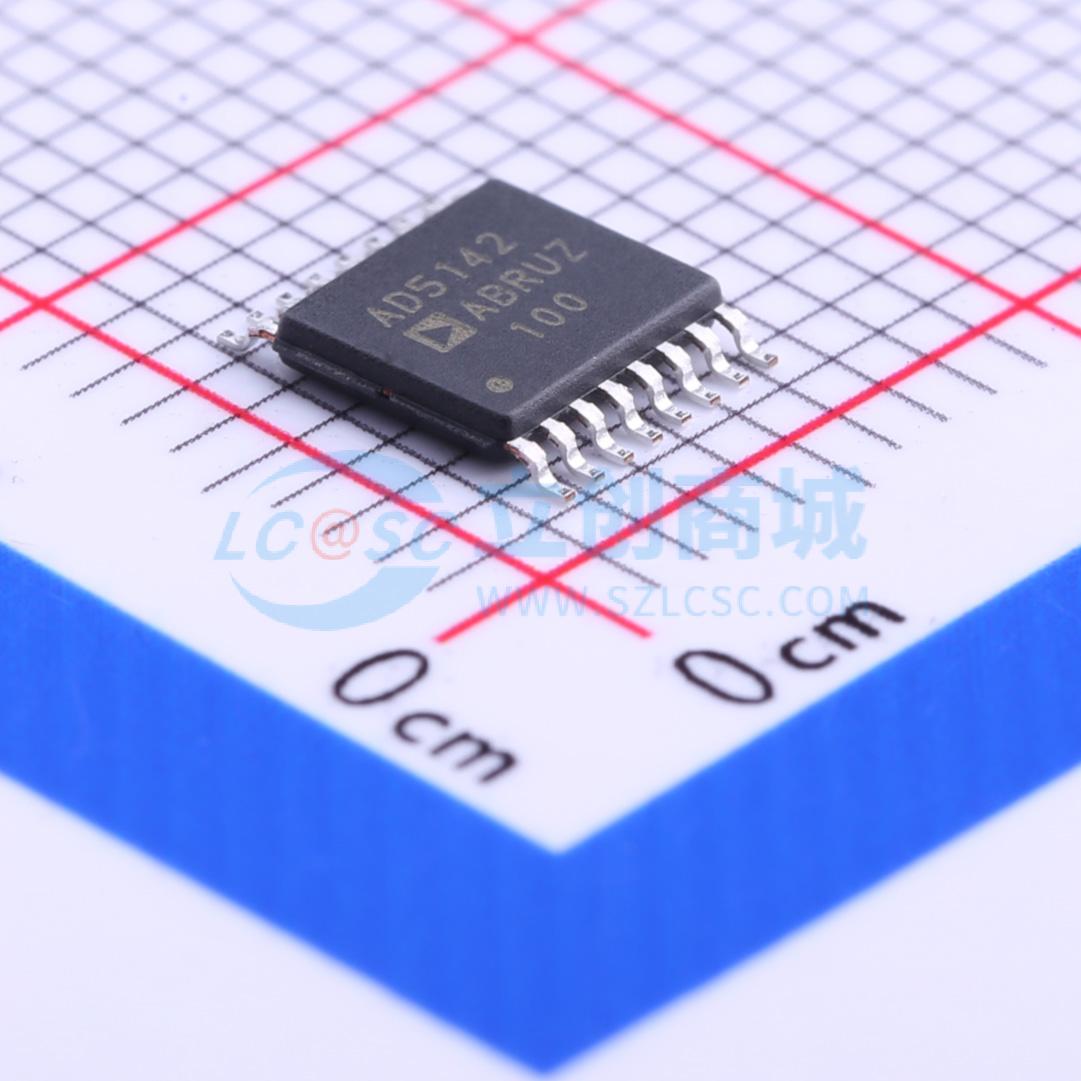

AD5142ABRUZ100

双通道、128/256位、I2C、非易失性数字电位计

描述: 提供128/256位置调整应用的非易失性解决方案，最大电阻容差误差为±8%，最大端子电流密度为±6 mA。
品牌名称: ADI(亚德诺)
商品型号: AD5142ABRUZ100
商品编号: C209385
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.19克(g)

商品参数

商品概述

AD5122A/AD5142A电位器为128/256位调节应用提供了非易失性解决方案，保证电阻容差误差低至±8%，Ax、Bx和Wx引脚的电流密度高达±6 mA。低电阻容差和低标称温度系数简化了开环应用以及需要容差匹配的应用。线性增益设置模式允许通过串电阻R_AW和R_WB对数字电位器端子之间的电阻进行独立编程，实现非常精确的电阻匹配。高带宽和低总谐波失真（THD）确保了交流信号的最佳性能，使其适用于滤波器设计。电阻阵列两端仅40 Ω的低抽头电阻允许引脚对引脚连接。抽头值可通过一个与I²C兼容的数字接口设置，该接口还用于读取抽头寄存器和EEPROM内容。 AD5122A/AD5142A提供紧凑的16引脚、3 mm×3 mm LFCSP和16引脚TSSOP封装。这些器件保证在-40℃至+125℃的扩展工业温度范围内工作。

商品特性

70 kΩ和100 kΩ电阻可选
最大电阻容差：8%
抽头电流：±6 mA
低温系数：35 ppm/℃
宽带宽：3 MHz
快速启动时间 < 75 μs
线性增益设置模式
单电源和双电源工作
独立逻辑电源：1.8 V至5.5 V
宽工作温度范围：-40℃至+125℃
3 mm×3 mm封装可选
符合汽车应用要求

应用领域

便携式电子设备电平调节
LCD面板亮度和对比度控制
可编程滤波器、延迟和时间常数
可编程电源

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(96个/管，最小起订量 1056 个)

个

起订量：1056 个96个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数字电位器
	阻值	100kΩ
	抽头数	256
	通道数	2
	精度	±8%
	工作电压	2.3V~5.5V

	属性	参数值
	接口类型	I2C
	温度系数	35ppm/℃
	工作温度	-40℃~+125℃
	阻值变化	线性
	存储类型	EEPROM
	带宽	3MHz
