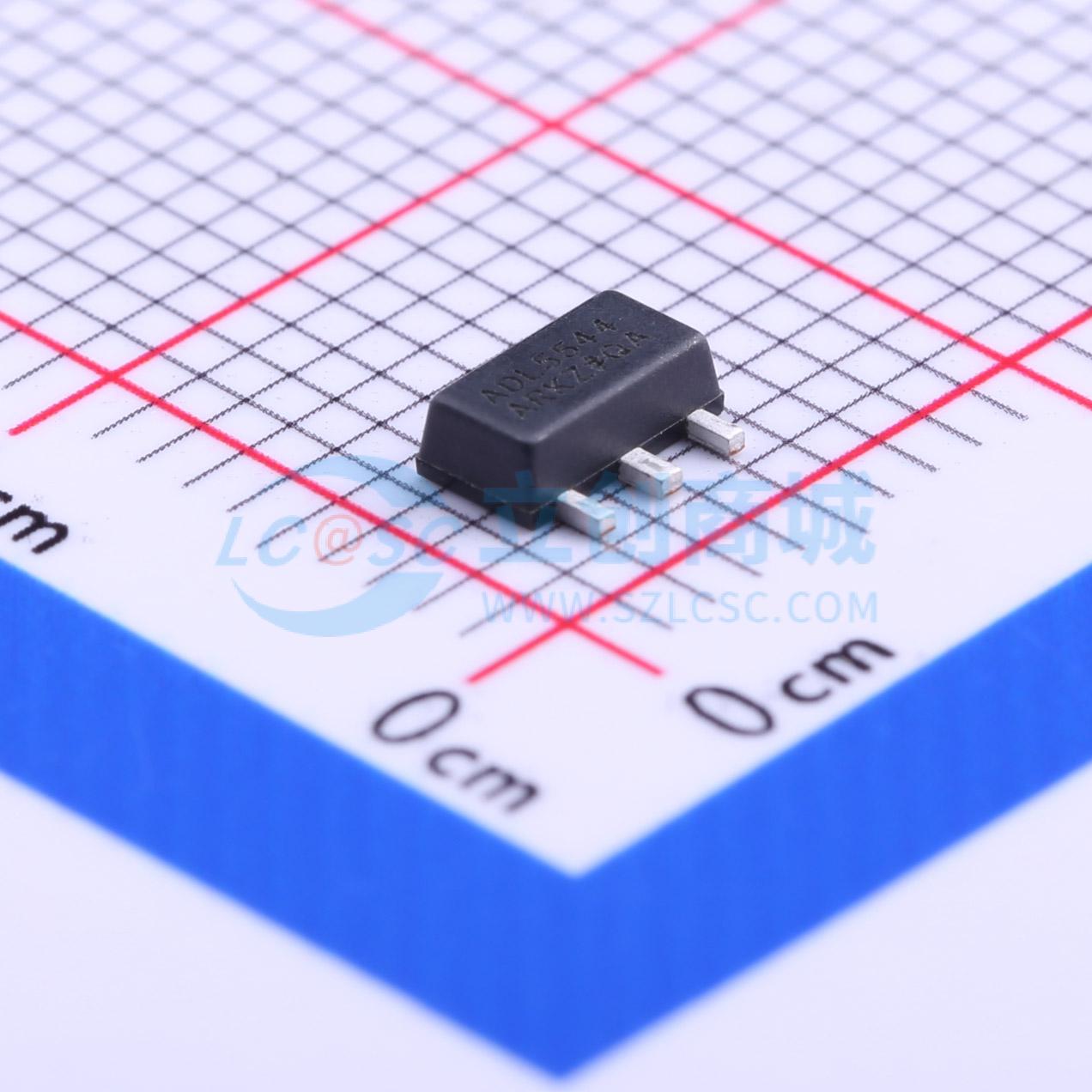

温馨提醒：图片仅供参考，商品以实物为准

ADL5544ARKZ-R7

30 MHz至6 GHz RF/IF增益模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 30MHz至6GHzRF/IF增益模块
品牌名称: ADI(亚德诺)
商品型号: ADL5544ARKZ-R7
商品编号: C209403
商品封装: SOT-89-3
包装方式: 编带
商品毛重: 1.1克(g)

商品参数

商品概述

ADL5544是一款单端RF/IF增益模块放大器，可在30 MHz至6 GHz范围内提供宽带操作。采用5 V电源供电时，ADL5544功耗仅为55 mA，OIP3超过34dBm。 ADL5544具有17 dB增益，增益不随频率、温度、电源、器件而变化。该放大器采用工业标准SOT-89封装，在输入和输出内部匹配50 Ω，能够简单地使用于各种不同的应用中。所需的外部元件只有输入/输出交流耦合电容、电源去耦电容和直流偏置电感。 ADL5544采用InGaP HBT工艺制造而成，ESD额定值为±1.5 kV (1C类)。额定温度范围为 -40°C至 +105°C的宽温度范围，并提供配置齐全且符合RoHS标准的评估板。

商品特性

固定增益：17.4 dB
在30 MHz至6 GHz范围内提供宽带操作
输入/输出内部匹配50 Ω
集成偏置控制电路
OIP3：34.9 dBm (900 MHz)
P1dB：17.6 dBm (900 MHz)
噪声系数：2.9 dB (900 MHz)
5 V单电源供电
低静态电流：55 mA
宽工作温度范围：−40°C至 +105°C
高效散热型SOT-89封装
ESD额定值：±1.5 kV(1C类)

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	RF放大器
	频率	30MHz~6GHz
	增益	17.4dB
	噪声系数	2.9dB
	工作电压	4.75V~5.25V

	属性	参数值
	工作电流	55mA
	P1dB	17.6dBm
	工作温度	-40℃~+105℃
	IP3	34.9dBm
