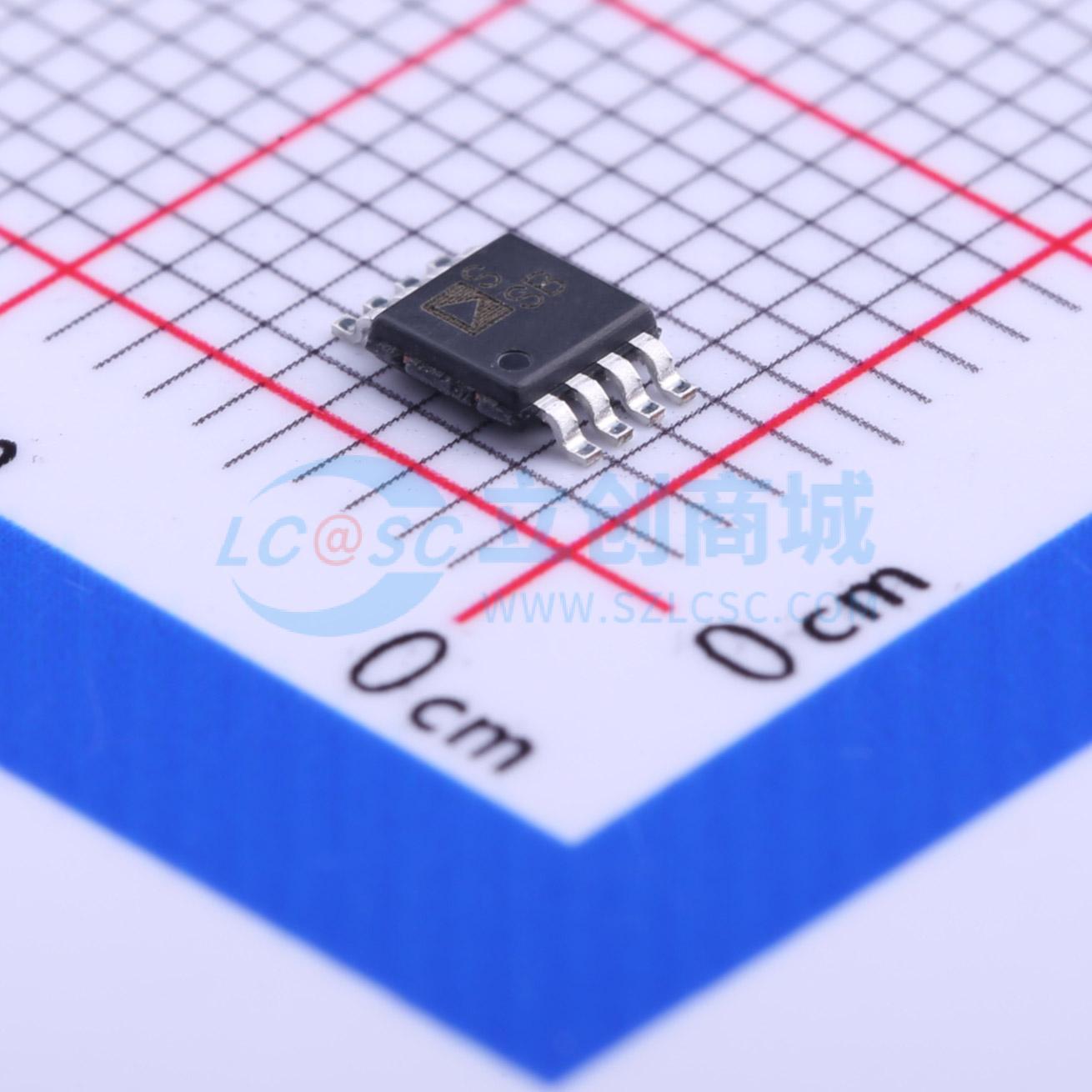

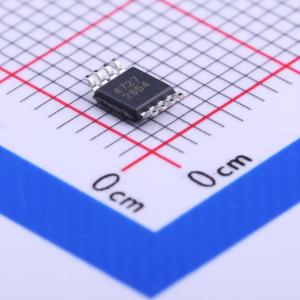

温馨提醒：图片仅供参考，商品以实物为准
ADG823BRMZ
<1 Ω、低压(1.8 V - 5.5 V)、双通道单刀单掷开关
- 描述
- <1Ω、低压(1.8V-5.5V)、双通道单刀单掷开关
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADG823BRMZ
- 商品编号
- C209350
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 2 | |
| 工作电压 | 1.8V~5.5V | |
| 导通时间(ton) | 33ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 500mΩ | |
| 关闭时间(toff) | 11ns | |
| 工作温度 | -40℃~+125℃ | |
| 带宽 | 24MHz |
商品概述
ADG821/ADG822/ADG823 是单片 CMOS 单刀单掷 (SPST) 开关。这些开关采用先进的亚微米工艺设计，具有低功耗、高开关速度、低导通电阻和低泄漏电流的特点。 ADG821/ADG822/ADG823 设计为采用 1.8 V 至 5.5 V 单电源供电，非常适合用于电池供电的仪器。 ADG821/ADG822/ADG823 的每个开关在导通时双向导通性能相同。ADG821/ADG822/ADG823 包含两个独立的 SPST 开关。ADG821 和 ADG822 的区别仅在于，两个开关分别为常开和常闭。在 ADG823 中，开关 1 为常开，开关 2 为常闭。ADG823 具有先断后通的开关动作。 ADG821/ADG822/ADG823 采用 8 引脚 MSOP 封装。
商品特性
- 125℃ 时最大导通电阻 0.8 Ω
- 125℃ 时最大导通电阻平坦度 0.3 Ω
- 1.8 V 至 5.5 V 单电源供电
- 200 mA 载流能力
- 汽车级温度范围：-40℃ 至 +125℃
- 轨到轨操作
- 8 引脚 MSOP 封装
- 33 ns 开关时间
- 典型功耗：< 0.01 μW
- TTL/CMOS 兼容输入
- 引脚与 ADG721/ADG722/ADG723 兼容
应用领域
- 电源路由
- 电池供电系统
- 通信系统
- 数据采集系统
- 音频和视频信号路由
- 手机
- 调制解调器
- PCMCIA 卡
- 硬盘驱动器
- 继电器替代
