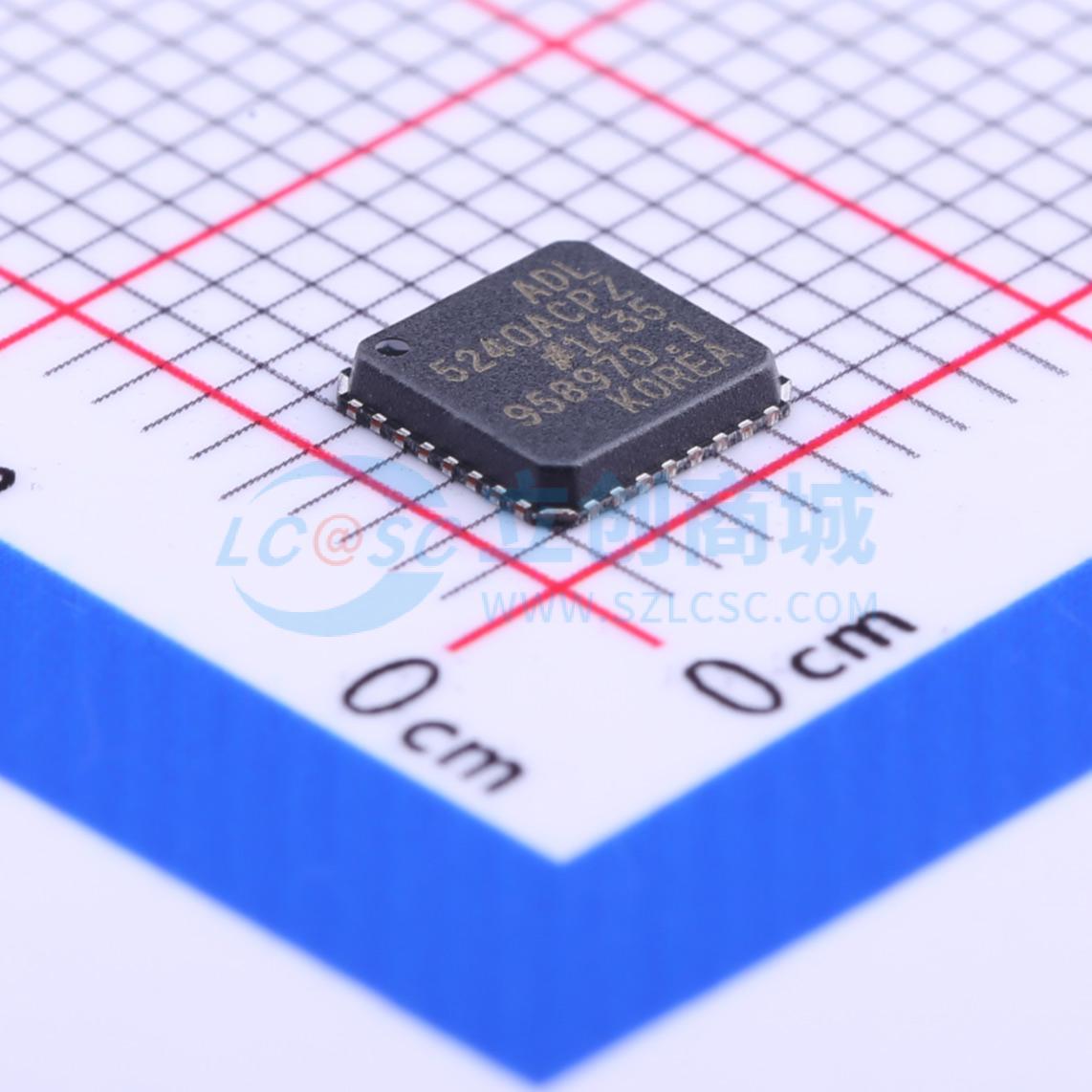

ADL5240ACPZ-R7

ADL5240是一款高性能数字控制可变增益放大器(VGA)，工作频率范围为100 MHz至4000 MHz。该VGA集成一个高性能、20 dB增益、内部匹配的放大器(AMP)和一个6位数字步进衰减器(DSA)，DSA以0.5 dB步长和±0.25 dB步长精度提供31.5 dB增益控制范围。DSA的衰减可以通过串行或并行接口进行控制。 增益模块和DSA在输入和输出端内部匹配至50 Ω，且均独立偏置。独立偏置允许使用ADL5240的全部或部分，这样通过设计即可轻松实现重用。ADL5240的引脚排列允许将增益模块或DSA设置为第一位，为VGA的信号链设计提供了极大的灵活性。 ADL5240的功耗仅为93 mA，采用4.75 V至5.25 V单电源供电。该VGA采用高效散热型5 mm×5 mm、32引脚LFCSP封装，额定工作温度范围为 -40 °C至 +85 °C。同时提供配置齐全的评估板。

• 工作频率：100 MHz至4000 MHz
• 数字控制VGA，配有串行和并行接口
• 6位、0.5 dB数字步进衰减器
• 增益控制范围：31.5 dB；步长精度：±0.25 dB
• 增益：19.7 dB (2.14 GHz)
• OIP3：41.0 dBm (2.14 GHz)
• P1dB：19.5 dBm (2.14 GHz)
• 噪声系数：2.9 dB (2.14 GHz)

• 无线基础设施
• 自动测试设备
• 射频/中频增益控制
