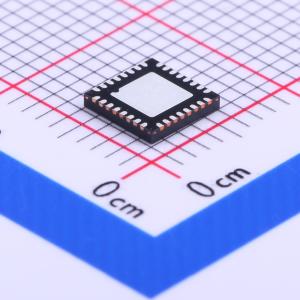

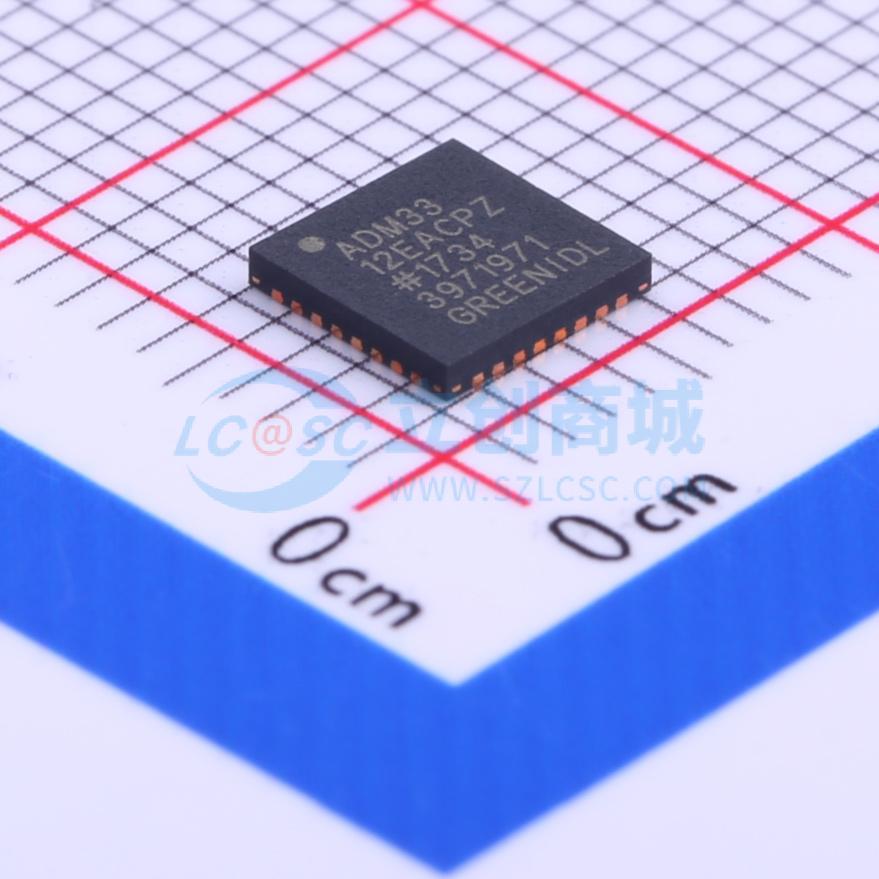

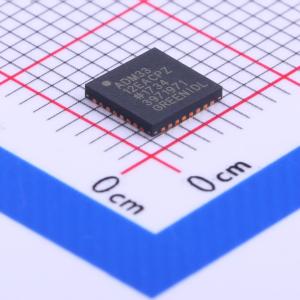

ADM3312EACPZ

ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E系列驱动器/接收器产品设计完全符合EIA-232标准，同时使用单一的2.7V至3.6V电源供电。这些设备内置了一个电荷泵直流-直流转换器，消除了对双电源的需求。该直流-直流转换器包含一个电压三倍器和一个电压逆变器，可从输入的3V电源内部生成正负电源。直流-直流转换器工作在绿色空闲模式下，通过控制电荷泵振荡器的开启和关闭，在不同的负载条件下保持输出电压在±7.25V。这最小化了功耗，使这些产品非常适合电池供电的便携式设备。

ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E设备适用于恶劣的电气环境，并在其RS-232线路（ADM3310E、ADM3311E、ADM3312E和ADM3315E）上具有高达±15 kV的ESD保护。ADM3307E在其所有I/O线路上（CMOS、RS-232、EN和SD）均具有高达±15 kV的ESD保护。

还提供了一种关断功能，可以将功耗降至66 nW。在关断状态下，一个接收器保持激活状态（对于ADM3310E则是两个接收器），从而允许监控外围设备。此功能允许设备在直到外围设备开始通信之前都处于关断状态。激活的接收器可以向处理器发出警报，然后处理器可以使ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E设备退出关断模式。

ADM3307E包含五个驱动器和三个接收器，适用于手机数据线缆和便携式计算应用。ADM3311E包含三个驱动器和五个接收器，适用于笔记本/便携式计算机上的串行端口应用。ADM3310E是ADM3311E的低电流版本。该设备还允许在关断模式下有两个接收器保持激活。ADM3312E包含三个驱动器和三个接收器，适用于串行端口应用、PDA、手机数据线缆和其他手持设备。ADM3315E是ADM3312E的低电流版本，其接收器输入阻抗为22 kΩ，降低了DTE的驱动需求。其主要应用包括PDA、掌上电脑和手机数据线缆。

ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E设备采用CMOS技术制造，以实现最低的功耗。所有部件均具有高水平的过压保护和闩锁免疫能力。所有ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E设备均提供32引脚5 mm x 5 mm LFCSP_WQ封装以及TSSOP封装（ADM3307E、ADM3310E和ADM3311E为28引脚TSSOP；ADM3312E和ADM3315E为24引脚TSSOP）。ADM3311E也提供28引脚SSOP封装。

ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E设备是坚固耐用的RS-232线路驱动器/接收器，可在2.7V至3.6V的单电源下工作。升压电压转换器与电平转换发射器和接收器相结合，可以在单电源下产生RS-232电平。特点包括低功耗、绿色空闲操作、高传输速率以及符合欧盟电磁兼容性指令。该EM兼容性指令包括对辐射和传导干扰的防护，包括高水平的静电放电。所有RS-232（以及ADM3307E的CMOS、SD和EN）输入和输出均受到高达±15 kV的静电放电保护。这确保了符合IEC 1000-4-2的要求。这些设备非常适合在电气环境恶劣或经常插拔RS-232电缆的应用中使用。它们还能在无需特殊屏蔽的情况下抵抗高RF场强。发射也被严格控制在极低的范围内。CMOS技术被用于将功耗降到绝对最低，从而在便携式应用中最大限度地延长电池寿命。

• 移动手机手柄/数据线
• 笔记本电脑和笔记本计算机
• 打印机
• 外设
• 调制解调器
• PDA/手持设备/掌上电脑
