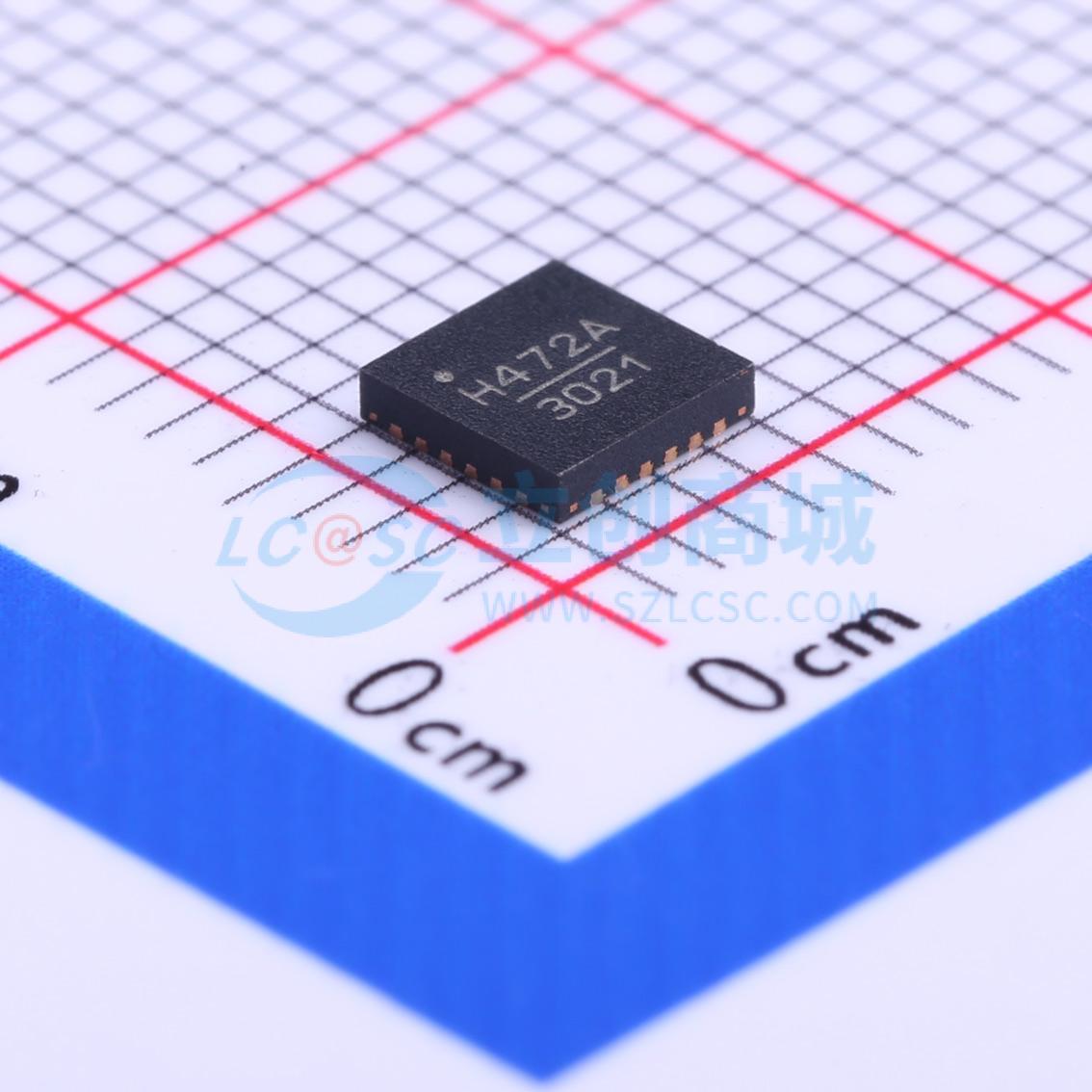

温馨提醒：图片仅供参考，商品以实物为准
HMC472ALP4E
0.5dB LSB GaAs MMIC 6位数字正电压控制衰减器，DC - 3.8 GHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HMC472ALP4E是一款宽带6位GaAs IC数字衰减器，采用低成本无引线表面贴装封装。每个位有一个单独的正控制线，适用于多种RF和IF应用。工作频率范围为DC至3.8GHz，插入损耗小于2.0dB（典型值）。衰减器位值为0.5dB（LSB）、1dB、2dB、4dB、8dB和16dB，总衰减范围为31.5dB。衰减精度优秀，典型步进误差为±0.25dB，具有+54dBm的三阶交调截点。六个TTL/CMOS控制输入用于选择每个衰减状态。单个+5V电源供电。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMC472ALP4E
- 商品编号
- C209364
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF衰减器 | |
| 频率范围 | 0Hz~3.8GHz | |
| 功率 | 560mW |
| 属性 | 参数值 | |
|---|---|---|
| 阻抗 | 50Ω | |
| 衰减值 | 0.5dB~31.5dB |
商品概述
HMC472ALP4E 是一种宽带6位砷化镓IC数字衰减器，采用低成本无引脚表面贴装封装。这种每比特单正控制线的数字衰减器集成了片外交流接地电容，适用于接近直流的操作，使其适合各种RF和IF应用。该衰减器覆盖DC至3.8 GHz，典型插入损耗小于2.0 dB。衰减器的比特值分别为0.5（最低有效位）、1、2、4、8和16 dB，总衰减为31.5 dB。衰减精度优秀，典型步进误差为±0.25 dB，IIP3为+54 dBm。使用六个TTL/CMOS控制输入来选择每个衰减状态。需要一个+5V的单Vdd偏置电压。
应用领域
- 3G基础设施及接入点
- 蜂窝/3G、LTE与UMB
- WiMAX、WiBN与固定无线
- 测试设备和传感器
- GSM、WCDMA与TD-SCDMA
