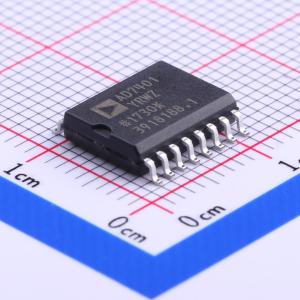

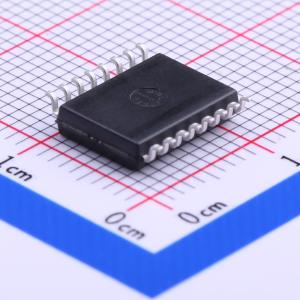

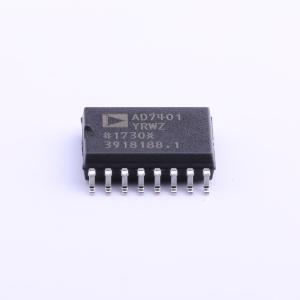

AD7401YRWZ

AD7401是一款二阶Σ-Δ调制器，可将模拟输入信号转换为高速1位数据流，并具备片上数字隔离功能。该器件采用5 V电源供电，可接受±200 mV（满量程±320 mV）的差分输入信号。模拟调制器会对模拟输入进行连续采样，无需外部采样保持电路。输入信息以“1”的密度形式包含在输出流中，数据速率最高可达20 MHz。通过合适的数字滤波器可重构原始信息。串行输入/输出可使用5 V或3 V电源（VDD2）。 串行接口具备数字隔离功能。高速CMOS与单片空心变压器技术相结合，意味着片上隔离具有出色的性能特点，优于光耦合器等替代方案。该器件内置片上基准源。AD7401采用16引脚SOIC封装，工作温度范围为-40℃至+105℃。 此外，还有内置时钟版本AD7400可供选择。

• 最高20 MHz外部时钟速率
• 二阶调制器
• 16位无失码
• 16位时典型±z LSB积分非线性
• 最大3.5 μV/℃失调漂移
• 片上数字隔离器
• 片上基准源
• 低功耗运行：5.25 V时最大20 mA
• -40℃至+105℃工作温度范围
• 16引脚SOIC封装
• 安全与法规认证：UL认证，根据UL 1577标准，可承受5000 V rms电压1分钟；CSA组件验收通知#5A；VDE合格证书DIN V VDE V 0884-10 (VDE V 0884-10):2006 - 12，V10RM = 891 V峰值

• 交流电机控制
• 数据采集系统
• 替代A/D +光隔离器
