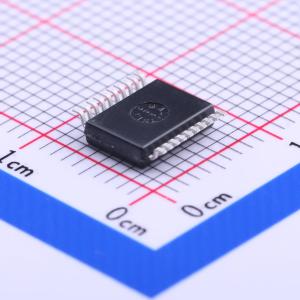

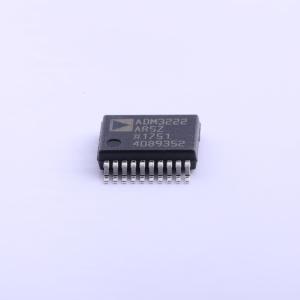

ADM3222ARSZ

ADM3202/ADM3222/ADM1385收发器是高速、双通道RS - 232/V.28接口器件，采用单3.3 V电源供电。低功耗和关断功能（ADM3222/ADM1385）使其非常适合电池供电的便携式仪器。 ADM3202/ADM3222/ADM1385符合EIA - 232E和CCITT V.28规范，数据速率高达460 kbps。 四个外部0.1 μF电荷泵电容用于电压倍增器/反相器，允许使用单3.3 V电源供电。 ADM3222包含额外的使能和关断电路。EN输入可用于使接收器输出呈三态。SD输入用于关断电荷泵和发射器输出，将静态电流降至小于0.5 μA。除非使用EN禁用，否则接收器在关断期间仍保持使能状态。 ADM1385包含驱动器禁用模式和完全关断模式。 ADM3202提供16引脚PDIP、SOIC_W和SOIC_N封装，以及节省空间的16引脚TSSOP封装。ADM3222提供18引脚PDIP和SOIC_W封装，以及20引脚SSOP和TSSOP封装。ADM1385提供20引脚SSOP封装，该封装与LTC1385 CG引脚兼容。

• 460 kbps数据速率
• 3.3 V供电规格
• 符合EIA - 232E规范
• 0.1 μF电荷泵电容
• 低功耗关断（ADM3222和ADM1385）
• 提供PDIP、SOIC_N、SOIC_W、SSOP和TSSOP封装选项
• 可替代MAX3222/MAX3232和LTC1385
• RS - 232引脚具备符合IEC 1000 - 4 - 2（801.2）标准的ESD保护（仅ADM3202）
• ±8 kV：接触放电

• 通用RS - 232数据链路
• 便携式仪器
• 打印机、掌上电脑、个人数字助理
