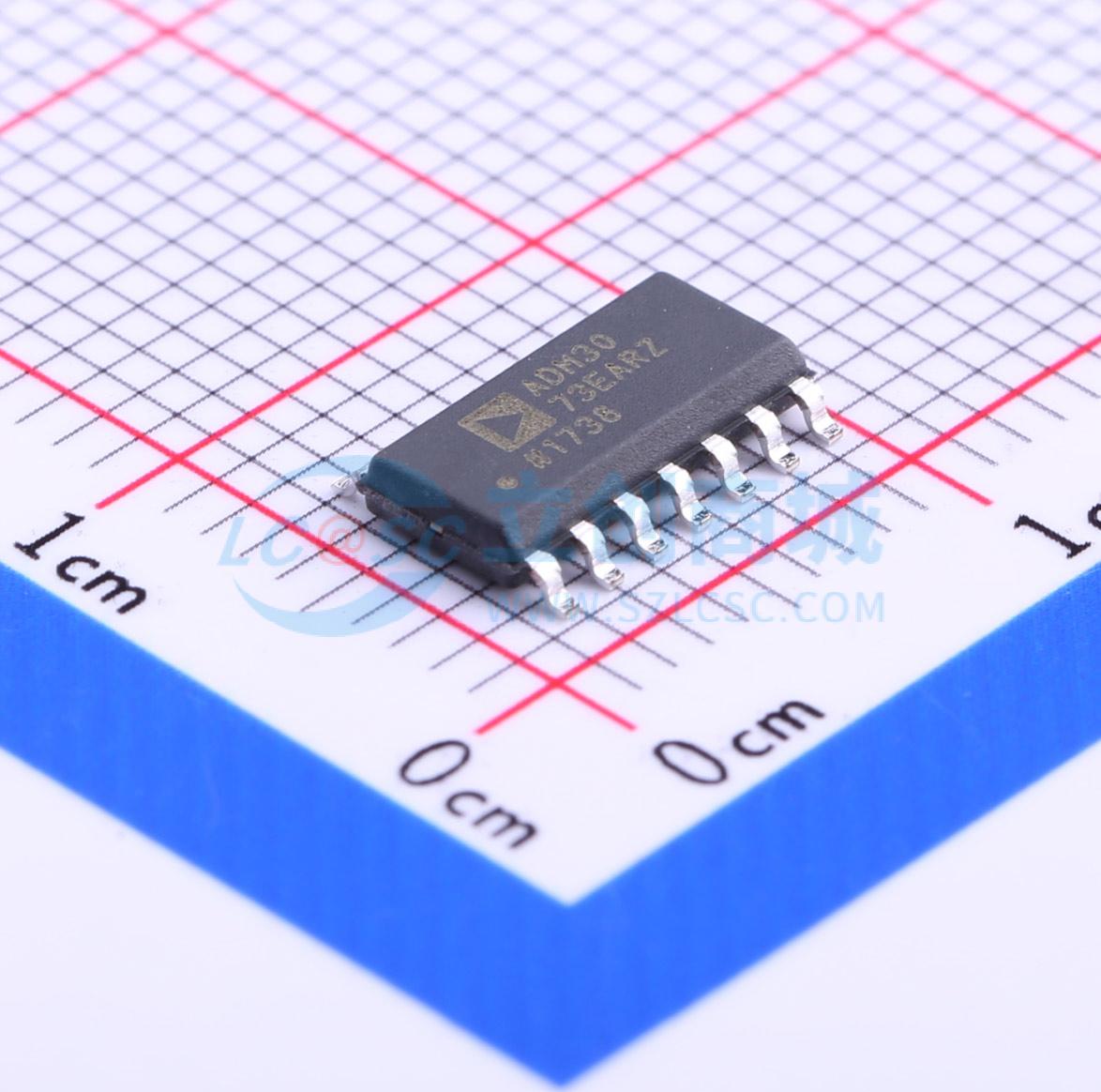

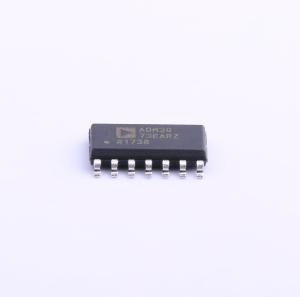

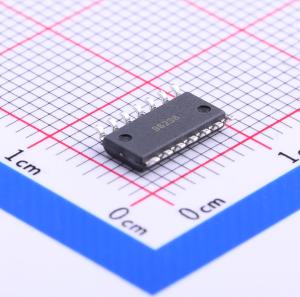

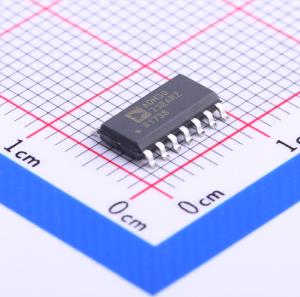

ADM3073EARZ

3.3V, ±15kV ESD保护，半双工和全双工RS-485/RS-422收发器

ADM307xE系列是3.3V低功耗数据收发器，具有±15kV的ESD保护，适用于多点总线传输线上的全双工和半双工通信。它们专为平衡数据传输而设计，并符合TIA/EIA标准：RS-485和RS-422。

这些设备的接收器输入阻抗为1/8单位负载，允许在一个总线上连接多达256个收发器。由于任何时候都只应启用一个驱动器，因此禁用或断电的驱动器输出处于三态以避免总线过载。

接收器输入具有真正的故障安全特性，这消除了对外部偏置电阻的需求，并确保在输入开路或短路时输出逻辑高电平。这保证了在通信开始之前和结束时接收器输出处于已知状态。

250 kbps和500 kbps设备的驱动器输出具有限斜率功能，以减少由不正确端接的总线引起的EMI和数据错误。热关断电路防止了由总线竞争或输出短路引起的过度功率损耗。

这些部件在工业温度范围内完全指定，并提供8引脚和14引脚窄SOIC封装。

• 电力/能源计量
• 工业控制
• 照明系统
• 电信
• 安全系统
• 仪器仪表
