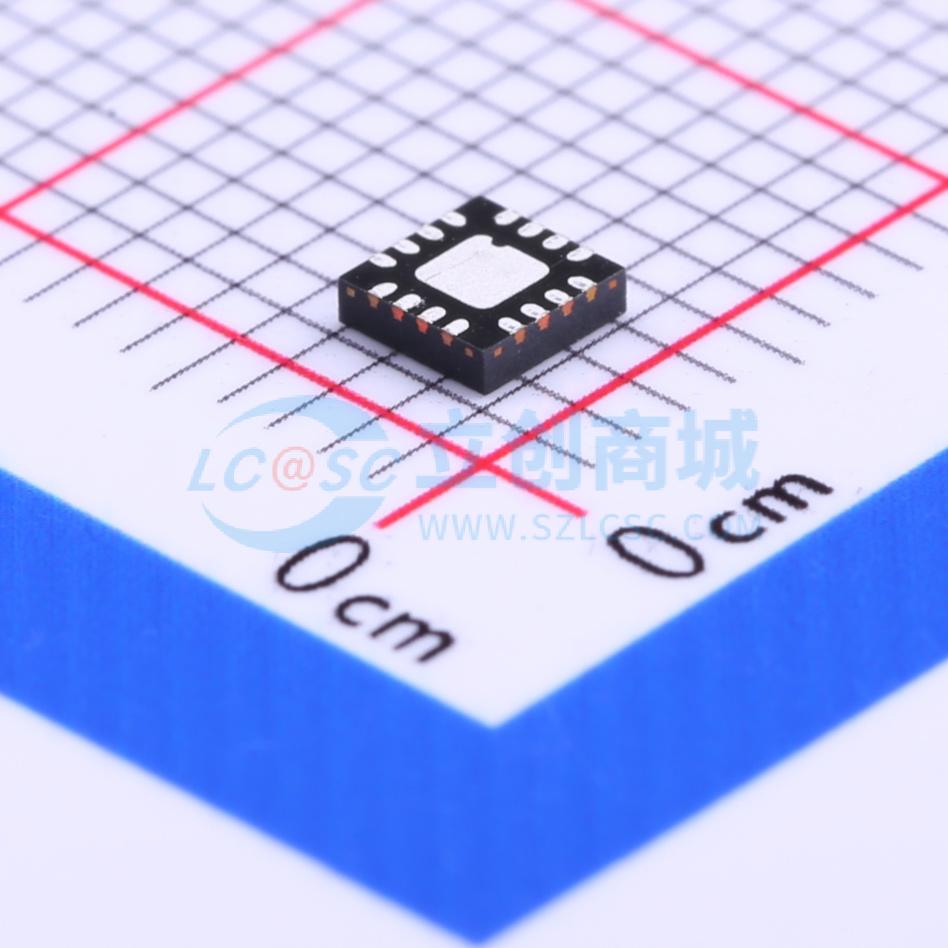

温馨提醒：图片仅供参考，商品以实物为准

ADCLK944BCPZ-WP

2.5 V/3.3 V、4路LVPECL输出、SiGe时钟扇出缓冲器

描述: 2.5V/3.3V、4路LVPECL输出、SiGe时钟扇出缓冲器
品牌名称: ADI(亚德诺)
商品型号: ADCLK944BCPZ-WP
商品编号: C209359
商品封装: LFCSP-16(3x3)
包装方式: 托盘
商品毛重: 0.171克(g)

商品参数

商品概述

ADCLK944 是一款超快时钟扇出缓冲器，采用专有 XFCB3 硅锗 (SiGe) 双极工艺制造。该器件专为需要低抖动的高速应用而设计。该器件具有差分输入，配备中心抽头、差分、100 Ω 片上终端电阻。输入可接受直流耦合的 LVPECL、CML、3.3 V CMOS（单端）以及交流耦合的 1.8 V CMOS、LVDS 和 LVPECL 输入。V_REF 引脚可用于为交流耦合输入提供偏置。 ADCLK944 具有四个全摆幅发射极耦合逻辑 (ECL) 输出驱动器。对于 LVPECL（正 ECL）工作模式，将 V_CC 偏置到正电源，将 V_EE 偏置到地。对于 ECL 工作模式，将 V_CC 偏置到地，将 V_EE 偏置到负电源。 ECL 输出级设计为直接驱动每侧 800 mV 至 50 Ω 负载，终端连接到 V_CC - 2 V，总差分输出摆幅为 1.6 V。 ADCLK944 采用 16 引脚 LFCSP 封装，可在 -40℃ 至 +85℃ 的标准工业温度范围内工作。

商品特性

工作频率：7.0 GHz
宽带随机抖动：50 fs rms
片上输入终端
电源 (V_CC - V_EE)：2.5 V 至 3.3 V

应用领域

低抖动时钟分配
时钟和数据信号恢复
电平转换
无线通信
有线通信
医疗和工业成像
自动测试设备和高性能仪器

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(50个/托盘，最小起订量 1000 个)

个

起订量：1000 个50个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	7GHz

	属性	参数值
	工作电压	2.375V~3.63V
	工作温度	-40℃~+85℃
