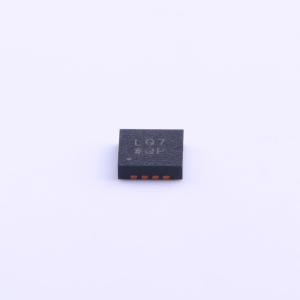

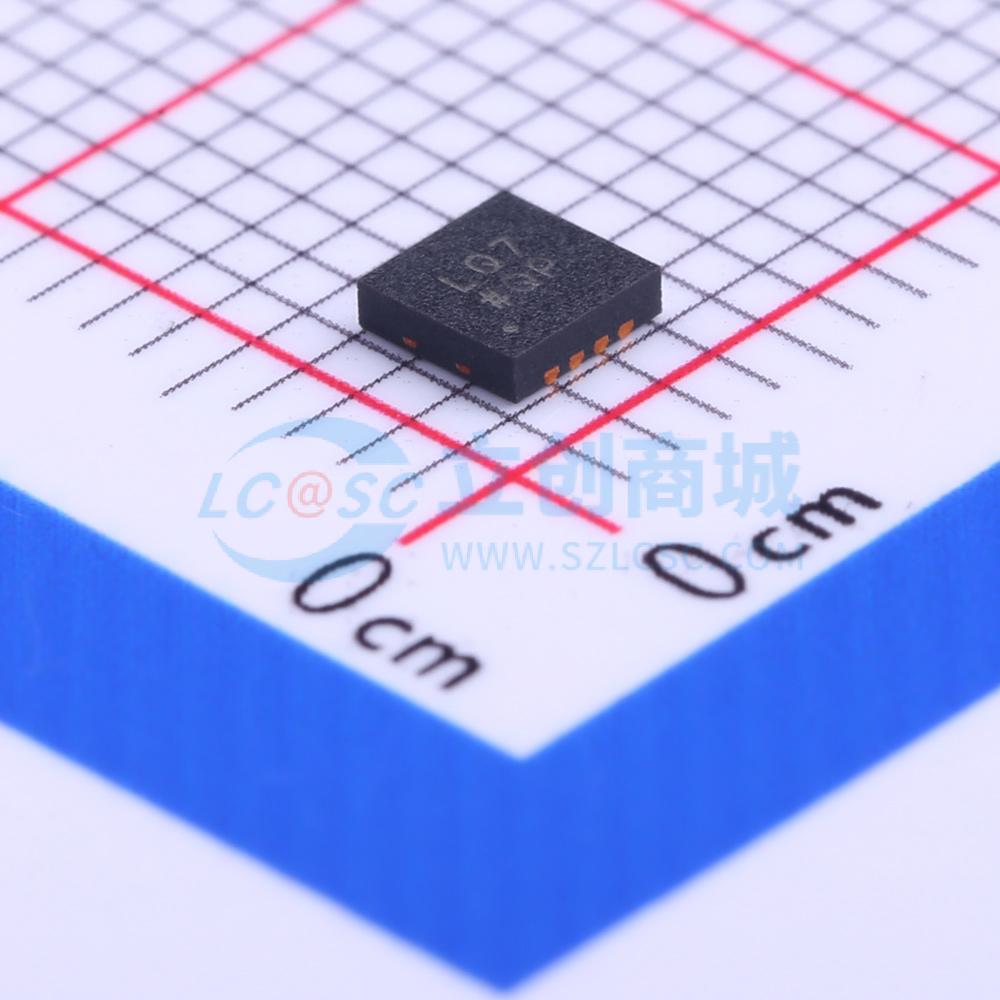

ADM7154ACPZ-3.3-R7

ADM7154是一款线性稳压器，工作电压范围为2.3 V至5.5 V，可提供高达600 mA的负载电流。它采用先进的专有架构，具备高电源抑制比和超低噪声特性，仅需一个10 μF的陶瓷输出电容，就能实现出色的线路和负载瞬态响应。 ADM7154有16种标准输出电压。以下电压有现货供应：1.2 V、1.8 V、2.5 V、2.8 V、3.0 V和3.3 V。其他电压可通过特殊订单获取：1.3 V、1.5 V、1.6 V、2.0 V、2.2 V、2.6 V、2.7 V、2.9 V、3.1 V和3.2 V。 对于固定输出电压选项，ADM7154稳压器在100 Hz至100 kHz范围内的典型输出噪声为0.9 μV rms，在10 kHz至1 MHz范围内的噪声谱密度为1.5 nV/√Hz。 ADM7154提供8引脚、3 mm×3 mm LFCSP和8引脚SOIC封装，不仅解决方案非常紧凑，而且在小尺寸、薄型占位面积下，能为需要高达600 mA负载电流的应用提供出色的热性能。

• 输入电压范围：2.3 V至5.5 V
• 最大负载电流：600 mA
• 低噪声
• 100 Hz至100 kHz范围内的总积分噪声为0.9 μV rms
• 70 Hz至100 kHz范围内的总积分噪声为1.6 μV rms
• 噪声谱密度：10 kHz至1 MHz范围内为1.5 nV/√Hz
• 200 Hz至200 kHz范围内的电源抑制比为90 dB；1 MHz时为58 dB
• 输出电压Vout = 3.3 V、输出电流IOUT = 600 mA时，典型压差为120 mV
• 初始精度：±0.5%
• 线路、负载和温度范围内的精度：-40°C至+85°C时，最小值为 -2.0%，最大值为 +1.5%
• 无负载时，地电流IGND = 4 mA
• 低关断电流：0.2 μA
• 使用10 μF陶瓷输出电容可保持稳定
• 输出电压可选可调或固定：1.2 V、1.8 V、2.5 V、2.8 V、3.0 V、3.3 V（提供1.2 V至3.3 V之间的16种标准电压）
• 8引脚LFCSP和8引脚SOIC封装
• 精密使能功能
• 由ADIsimPower工具提供支持

• 为对噪声敏感的应用提供稳压：锁相环（PLL）、压控振荡器（VCO）以及集成VCO的PLL
• 通信和基础设施
• 回程和微波链路
