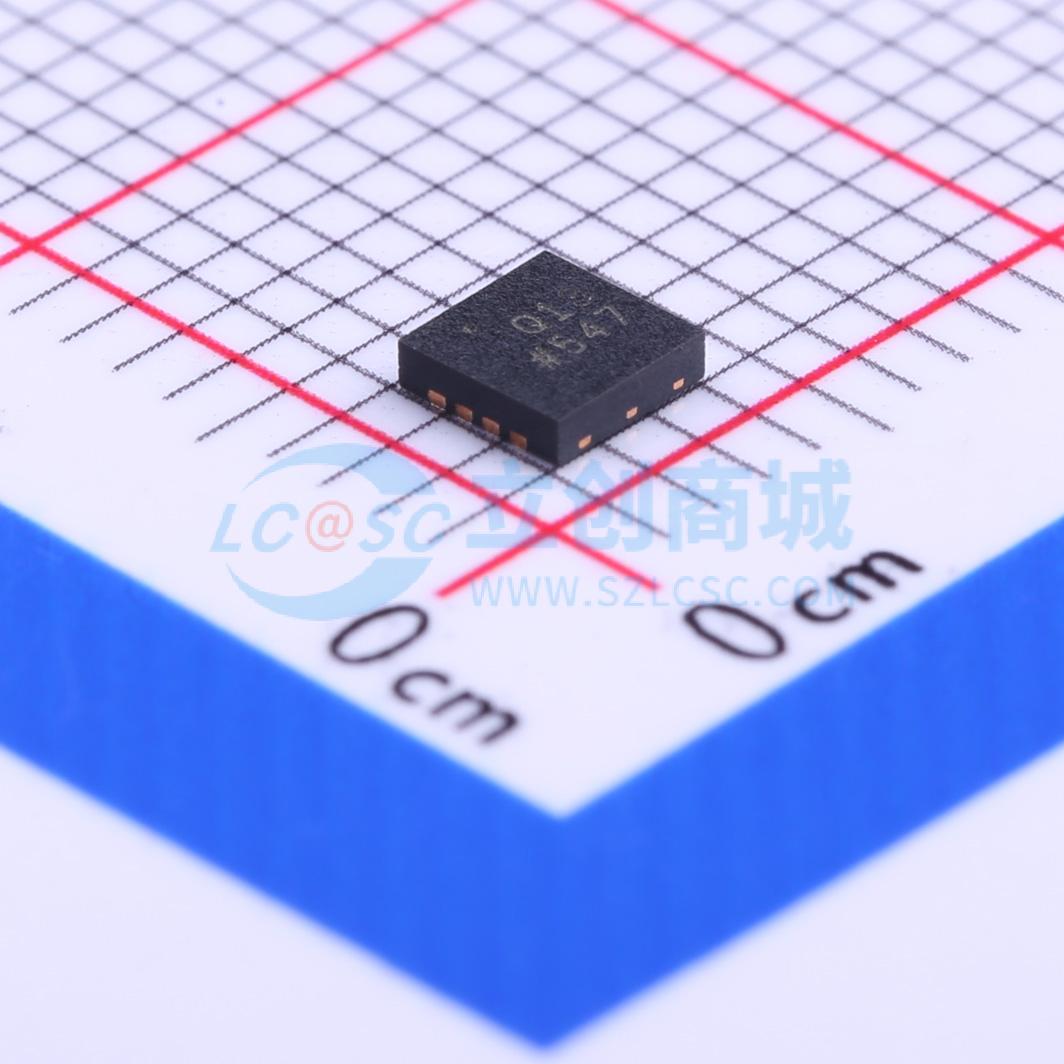

温馨提醒：图片仅供参考，商品以实物为准
ADL5541ACPZ-R7
20 MHz至6 GHz宽带15 dB线性RF放大器
- 描述
- ADL5541是一款宽带15 dB线性放大器，可在高达6 GHz的频率范围内工作。该设备可广泛应用于CATV、蜂窝通信和仪器设备。它采用InGaP HBT工艺制造，具有1 kV ESD（Class 1C）防护等级，封装在3 mm x 3 mm LFCSP中，使用暴露的焊盘以实现优异的热阻抗。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADL5541ACPZ-R7
- 商品编号
- C209354
- 商品封装
- LFCSP-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF放大器 | |
| 频率 | 20MHz~6GHz | |
| 增益 | 13.5dB | |
| 噪声系数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | 90mA | |
| 工作温度 | - |
商品概述
ADL5541 是一款宽带15 dB线性放大器，工作频率高达6 GHz。该器件可用于各种CATV、蜂窝和仪器设备。
ADL5541 提供15 dB的增益，在频率、温度、电源电压以及不同器件之间均保持稳定。该器件内部匹配至50 Ω，在6 GHz以下的输入回波损耗为10 dB或更好。仅需输入/输出交流耦合电容、电源去耦电容和一个外部电感即可工作。
ADL5541 采用InGaP HBT工艺制造，具有1 kV（1C级）的ESD等级。该器件封装在3 mm x 3 mm LFCSP中，并使用外露散热片以实现优异的热阻。
ADL5541 在单个5 V电源下消耗90 mA电流，并且完全符合-40°C至+85°C的工作温度范围。
提供了一个完全装配好的符合RoHS标准的评估板。
ADL5542 是配套产品，提供20 dB的增益，采用引脚兼容的封装。
应用领域
- 电缆电视（CATV）
- 移动通信
- 测量仪器
