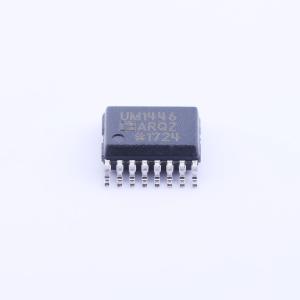

ADUM1446ARQZ

ADuM1440/ADuM1441/ADuM1442/ADuM1445/ADuM1446/ADuM1447是采用Coupler技术的微功耗、4通道数字隔离器。这些隔离器件将高速互补金属氧化物半导体(CMOS)与单芯片空芯变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。在标准工作模式下，当ENₓ = 0(内部刷新使能)时，每通道电流低于10μA。当ENₓ = 1(内部刷新禁用)时，每通道电流降至1μA以下。 器件采用小型16引脚QSOP和20引脚SSOP封装，与采用宽体SOIC封装的隔离器相比，电路板空间节省将近70%。这些器件耐受高隔离电压，满足法定要求，如UL和CSA标准（申请中）。除了节省空间外，还可采用低至2.25V的电源供电。 除了低功耗，ADuM1440/ADuM1441/ADuM1442/ADuM1445/ADuM1446/ADuM1447的所有型号都具有很低的脉宽失真（小于8ns)。此外，每款型号均提供输入毛刺滤波器，以防外来噪声干扰。

• 超低功耗工作
• 工作电压：3.3V（典型值）
• 静态电流：每通道5.6μA（刷新使能）
• 静态电流：每通道0.3μA（刷新禁用）
• 典型动态电流：每通道148μA/Mbps
• 工作电压：2.5V（典型值）
• 静态电流：每通道0.1μA（刷新使能）
• 静态电流：每通道0.1μA（刷新禁用）
• 典型动态电流：每通道117μA/Mbps
• 小型16引脚QSOP/20引脚SSOP封装
• 双向通信
• 数据速率最高可达2Mbps（NRZ）
• 工作温度最高可达：125°C
• 高共模瞬变抗扰度：>25kV/μs
• 安全和法规认证
• UL1577器件认证计划（申请中）
• 依据UL1577，1分钟2500Vrms
• 依据UL1577，1分钟3750Vrms(SSOP封装)
• CSA元件验收通知#5A（申请中）
• VDE合规证书（申请中）
• DIN V VDE V 0884 - 10(VDE V 0884 - 10):2006 - 12
• VIOMR = 560VPEAK (QSOP封装)
• VIOMR = 849VPEAK(SSOP封装)

• 通用低功耗多通道隔离
• 1MHz、低功耗外设接口(SPI)
• 4mA至20mA环路过程控制
