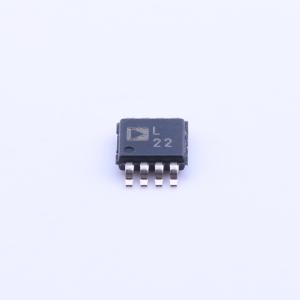

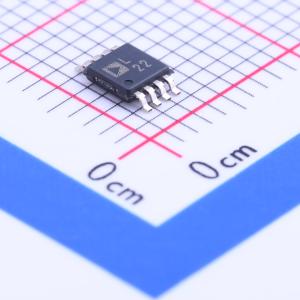

温馨提醒：图片仅供参考，商品以实物为准

ADP3336ARMZ-REEL7

ADJ 输入12V 输出1.5V~10V 500mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADP3336是ADP333x系列精密低压差anyCAP稳压器的一员。ADP3336的输入电压范围为2.6 V至12 V，可提供高达500 mA的连续负载电流。
品牌名称: ADI(亚德诺)
商品型号: ADP3336ARMZ-REEL7
商品编号: C208549
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.105克(g)

商品参数

商品概述

ADP3336是ADP333x系列精密低压差anyCAP稳压器的一员。ADP3336的输入电压范围为2.6 V至12 V，可提供高达500 mA的连续负载电流。ADP3336在同类产品中脱颖而出，其MSOP - 8封装具有最低的热阻，并采用了先进工艺，使其性能优于竞争对手。其专利设计仅需一个1.0 μF的输出电容即可确保稳定。该器件对输出电容的等效串联电阻（ESR）不敏感，使用任何优质电容（包括适用于空间受限应用的陶瓷（MLCC）电容）都能保持稳定。ADP3336在室温下的精度可达±0.9%，在温度、电源和负载变化时精度为±1.8%。在500 mA负载下，ADP3336的压差仅为200 mV（典型值）。该器件还具备安全限流、热过载保护和关断功能。在关断模式下，接地电流可降至1 μA以下。ADP3336在轻载情况下的静态电流超低，典型值为80 μA。

商品特性

电源和负载变化时高精度：25°C时为±0.9%，全温度范围为±1.8%
超低压差：500 mA时为200 mV（典型值）
仅需C₀ = 1.0 μF即可确保稳定
anyCAP技术：使用任何类型的电容（包括MLCC）都能保持稳定
电流和热保护功能
低噪声
低关断电流：<1.0 μA
电源电压范围：2.6 V至12 V
输出电压范围：1.5 V至10 V
环境温度范围：-40°C至+85°C
超小型热增强型8引脚MSOP封装

应用领域

PCMCIA卡
手机
摄像机、相机
网络系统、DSL/电缆调制解调器
有线电视机顶盒
MP3/CD播放器
DSP电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	12V
	输出电压	1.5V~10V
	输出电流	500mA
	电源纹波抑制比(PSRR)	-
	压差	400mV@(500mA)

	属性	参数值
	静态电流(Iq)	80uA
	噪声	27uVrms
	特性	过流保护；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
