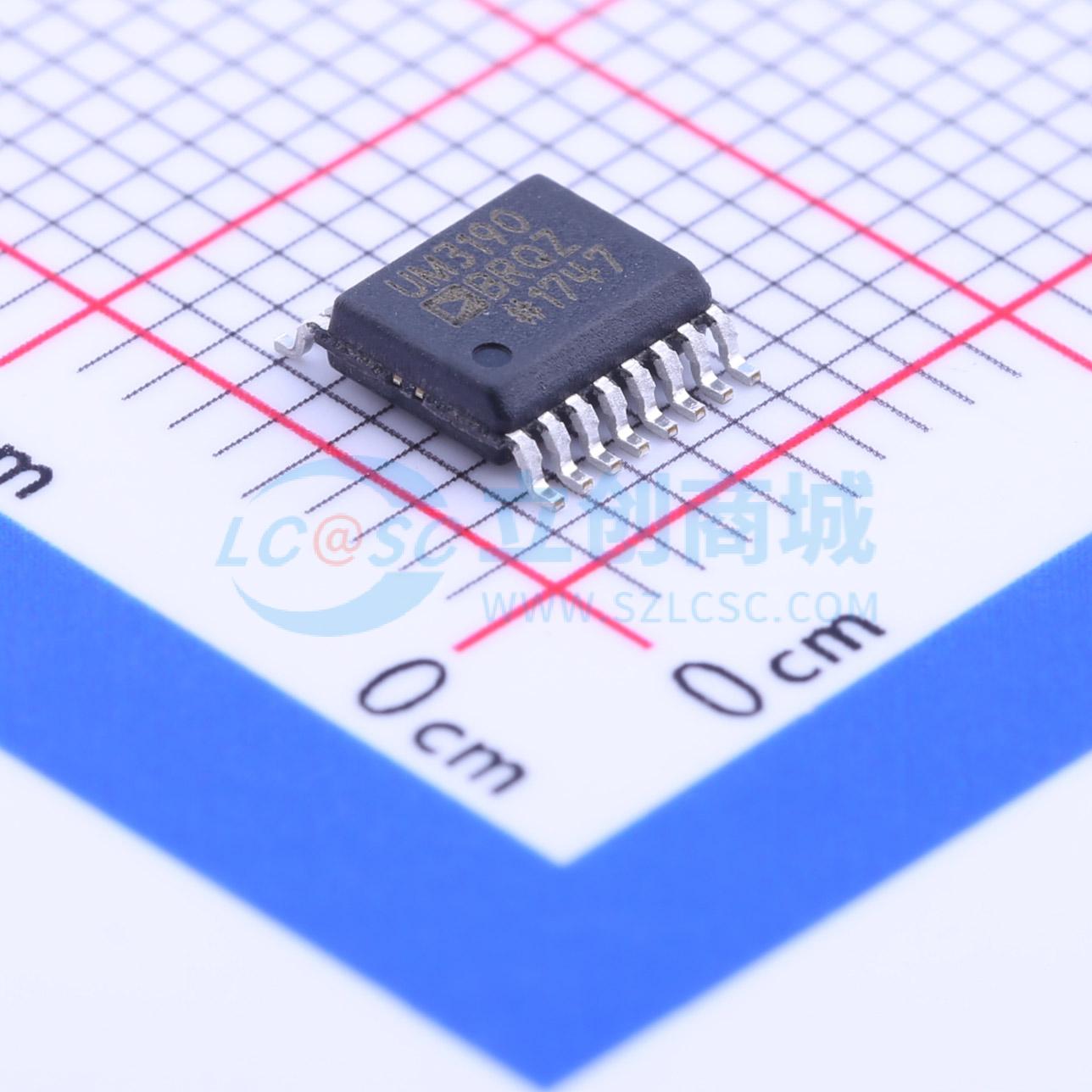

温馨提醒：图片仅供参考，商品以实物为准
ADUM3190BRQZ
高稳定性隔离误差放大器
- 描述
- 2.5kVrms隔离误差放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADUM3190BRQZ
- 商品编号
- C208569
- 商品封装
- QSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 特殊功能放大器 | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 20V | |
| 输入失调电压(Vos) | 5000uV |
| 属性 | 参数值 | |
|---|---|---|
| 增益带宽积(GBP) | 10MHz | |
| 共模抑制比(CMRR) | 72dB | |
| 单电源 | 3V~20V |
商品概述
ADuM3190是采用iCoupler技术的隔离误差放大器，非常适合用于线性反馈电源。其原边控制器与常用的光耦合器和分流调节器解决方案相比，在瞬态响应、功率密度和稳定性方面均有所提高。与基于光耦合器的解决方案不同，ADuM3190的传输功能不随寿命周期而改变，在宽温度范围 -40°C 至 +125°C 内保持稳定。ADuM3190内置宽频运算放大器，可用于各种常用的电源环路补偿技术中，速度足够快，允许反馈环路对快速瞬变条件和过流条件做出反应。该器件还内置一个高精度1.225 V基准电压源，可与电源输出设定点进行比较。ADuM3190采用小型16引脚QSOP封装，隔离电压额定值为2.5 kV rms。
商品特性
- 稳定，不随时间和温度而变化
- 初始精度：0.5%
- 全温度范围精度：±7%
- 兼容II型或III型补偿网络
- 基准电压：1.225 V
- 兼容DOSA
- 低功耗工作：< 7 mW (总功耗)
- 宽电源电压范围VPO1：3 V至20 V，VPP2：3 V至20 V
- 带宽：400 kHz
- 隔离电压：2.5 kV rms
- 安全和法规认证(申请中)
- UL认证：依据UL 1577，1分钟2,500 V rms
- CSA元件验收通知#5A
- VDE合格证书DIN V VDE V 0884-10 (VDE V 0884-10):2006-12，VIORM = 560 V 峰值
- 宽温度范围 -40°C 至 +125°C 环境温度
- 最高结点温度：150°C
应用领域
- 线性电源
- 逆变器
- 不间断电源(UPS)
- DOSA兼容模块
- 电压监控器
