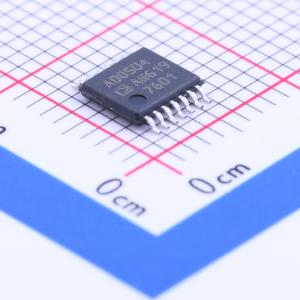

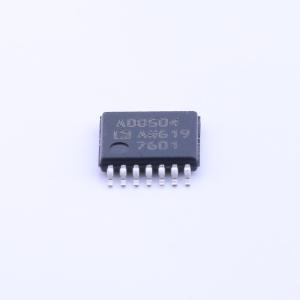

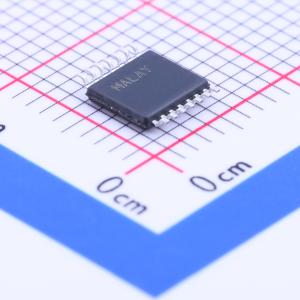

AD8504ARUZ
1 uA微功耗CMOS运算放大器
- 描述
- 1μA微功耗CMOS运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8504ARUZ
- 商品编号
- C208588
- 商品封装
- TSSOP-14
- 包装方式
- 管装
- 商品毛重
- 0.117克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 7kHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 4V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 50pA | |
| 噪声密度(eN) | 190nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 76dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 750nA | |
| 输出电流 | 5mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-900mV；900mV~2.75V |
商品概述
AD8502/AD8504是低功耗、高精度CMOS运算放大器，每个放大器的最大电源电流为1 μA。AD8502/AD8504的最大失调电压为3 mV，典型输入偏置电流为1 pA，输入和输出均支持轨到轨工作。AD8502/AD8504可在+1.8 V至+5.5 V的单电源电压或±0.9 V至±2.75 V的双电源电压下工作。
凭借其低功耗、低输入偏置电流以及轨到轨输入和输出特性，AD8502/AD8504非常适合各种电池供电的便携式应用。潜在应用包括床边监护仪、脉搏监测仪、血糖仪、烟雾和火灾探测器、振动监测仪以及备用电池传感器。
输入和输出均能实现轨到轨摆幅，有助于在极低电压下工作的系统中最大化动态范围和信噪比。低失调电压使得AD8502/AD8504可用于高增益系统，而不会产生过大的输出失调误差。AD8502和AD8504还具有无需系统校准即可提供高精度的额外优势。
AD8502/AD8504在工业温度范围（-40°C至+85°C）和扩展工业温度范围-40°C至+125°C内进行了全面的规格测试。
商品特性
- 电源电流：每个放大器最大1 μA
- 失调电压：最大3 mV
- 单电源或双电源工作
- 轨到轨输入和输出
- 无相位反转
- 单位增益稳定
应用领域
- 便携式设备
- 远程传感器
- 低功耗滤波器
- 阈值检测器
- 电流检测
