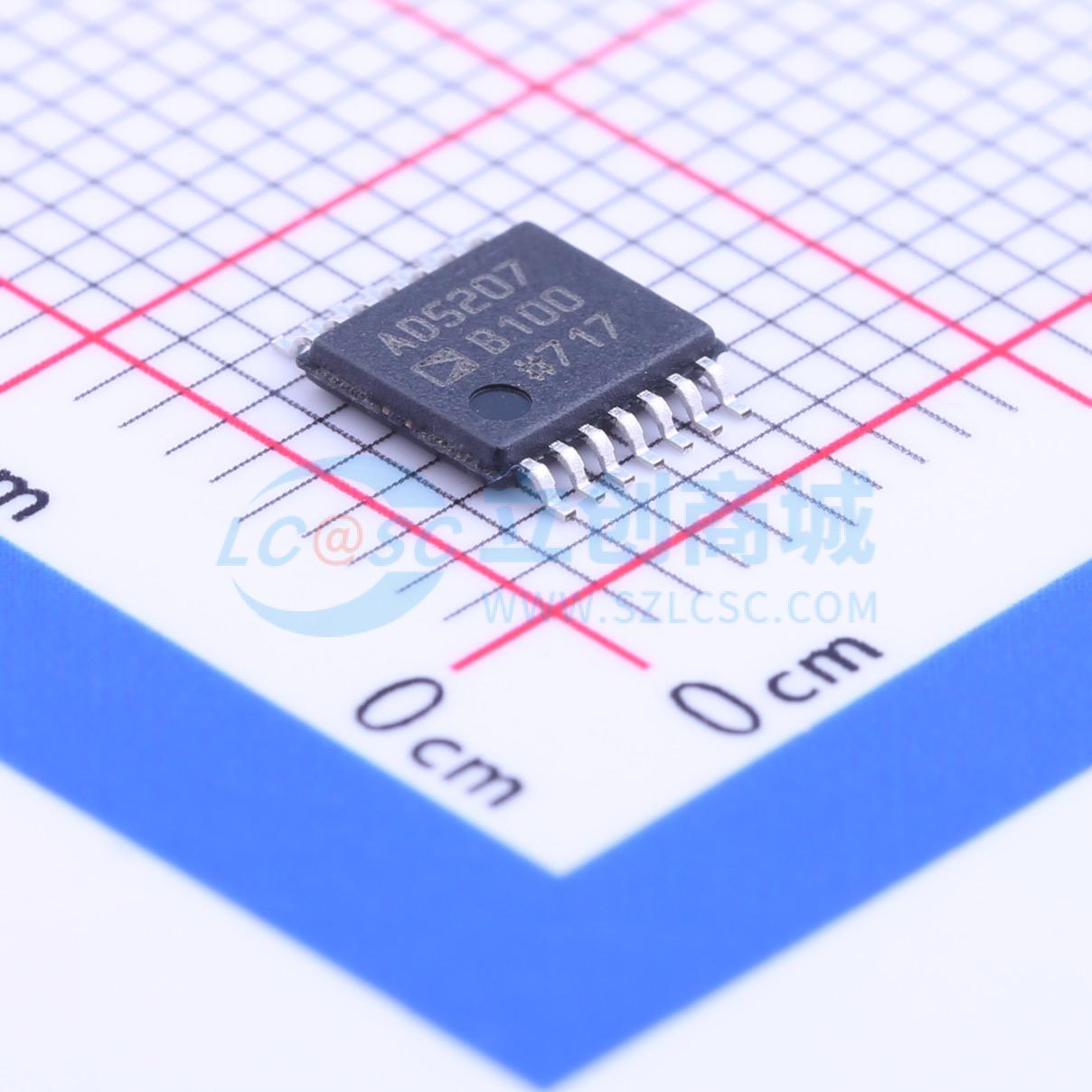

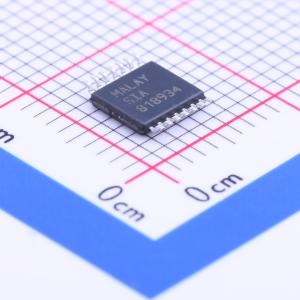

AD5207BRUZ100

AD5207 提供双通道、256 抽头的数控可变电阻（VR）器件，其电子调节功能与电位器或可变电阻相同。AD5207 的每个通道包含一个带抽头触点的固定电阻，该抽头触点在由加载到与 SPI 兼容的串行输入寄存器中的数字代码所确定的点上获取固定电阻值。抽头与固定电阻任一端点之间的电阻随传输到 VR 锁存器的数字代码线性变化。可变电阻在 A 端与抽头或 B 端与抽头之间提供完全可编程的电阻值。10 kΩ、50 kΩ 或 100 kΩ 的固定 A 端到 B 端电阻具有 ±1% 的通道间匹配容差，标称温度系数为 500 ppm/℃。独特的开关电路可最大程度减少传统开关电阻设计中固有的高尖峰干扰，并避免任何先接后断或先断后接操作。 每个 VR 都有自己的 VR 锁存器，用于保存其编程的电阻值。这些 VR 锁存器由内部串并移位寄存器更新，该寄存器通过标准三线串行输入数字接口加载数据。组成数据字需要十位数据，并将其时钟输入串行输入寄存器。 前两位是地址位。接下来的八位是数据位，代表电阻值的 256 个阶跃。使用两位地址位而非一位的原因是为了与 AD8402 等类似产品兼容，以便能够直接替换。地址位决定了在 CS 选通信号返回正沿期间，将数据位加载到相应的 VR 锁存器中。串行寄存器另一端的串行数据输出引脚允许在多 VR 应用中进行简单的菊花链连接，而无需额外的外部解码逻辑。 内部复位模块会在每次上电时将抽头强制置于中间位置。SHDN 引脚会使 A 端开路，同时将抽头短接到 B 端，实现微瓦级掉电状态。当 SHDN 恢复为逻辑高电平时，先前的锁存器设置会使抽头恢复到掉电前的相同电阻设置。数字接口在掉电期间保持活动状态；当器件从掉电状态恢复时，可以进行代码更改以产生新的抽头位置。 AD5207 采用 1.1 mm 薄型 TSSOP - 14 封装，适用于 PCMCIA 应用。所有器件均保证在 -40℃ 至 +125℃ 的扩展工业温度范围内工作。

• 256 抽头、双通道
• 可替代电位器
• 10 kΩ、50 kΩ、100 kΩ
• 掉电功耗小于 5 μA
• 2.7 V 至 5.5 V 单电源供电
• ±2.7 V 双电源供电
• 三线 SPI 兼容串行数据输入
• 上电时预设中间位置

• 替代机械电位器
• 立体声通道音频电平控制
• 仪器仪表：增益、失调调整
• 可编程电压 - 电流转换
• 可编程滤波器、延迟、时间常数
• 线路阻抗匹配
• 汽车电子调节
