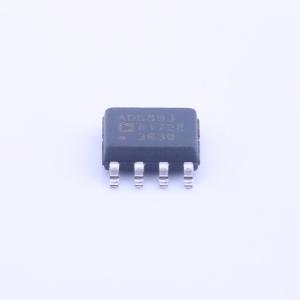

AD589JRZ

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1.235V
品牌名称: ADI(亚德诺)
商品型号: AD589JRZ
商品编号: C208590
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.15克(g)

商品参数

商品概述

AD589是一款两端口、低成本、具有温度补偿功能的带隙电压基准源，在输入电流为50 μA至5.0 mA之间时，可提供1.23 V的固定输出电压。 AD589的高稳定性主要取决于片上元件的匹配和热跟踪特性。精密双极工艺和薄膜技术相结合，以低成本实现了出色的性能。此外，有源电路产生的输出阻抗比典型的低温度系数齐纳二极管低10倍。这一特性使得在负载条件变化时，无需外部元件即可保持高精度运行。 AD589有七种版本。AD589J、AD589K、AD589L和AD589M级适用于0°C至+70°C的工作温度范围，而AD589S和AD589T级则适用于-55°C至+125°C的全温度范围。所有等级均提供金属罐（H - 02）封装。AD589J还提供8引脚SOIC封装。

商品特性

优于其他1.2V基准源
宽工作范围：50 μA至5 mA
低功耗：50 μA时总功耗为60 μW
低温度系数：0°C至70°C时最大为10 ppm/°C（AD589M）
两端口齐纳管工作模式
低输出阻抗：0.6 Ω
无需频率补偿
低成本
提供符合MIL - STD - 883标准的版本

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(98个/管，最小起订量 1 个)

个

起订量：1 个98个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	-
	输出电压	1.235V
	输出电流	5mA
	精度	-

	属性	参数值
	温度系数	100ppm/℃
	电压基准类型	并联
	静态电流(Iq)	-
	最小阴极电流调节	50uA
	工作温度	0℃~+70℃@(Ta)
