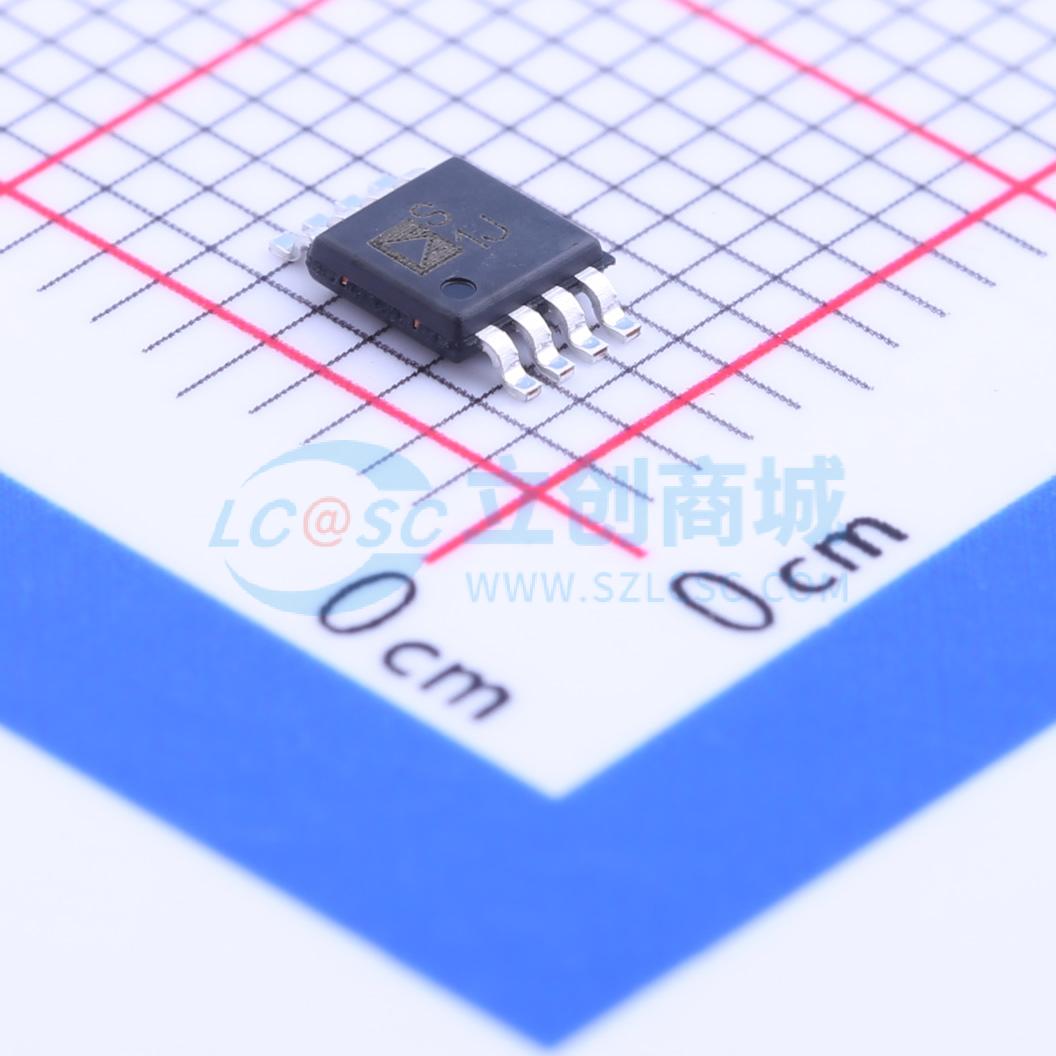

温馨提醒：图片仅供参考，商品以实物为准

ADG822BRMZ

ADG821/ADG822/ADG823 双SPST开关

描述: 双单刀单掷(CMOS)开关，工作电压范围1.8V至5.5V，具有低导通电阻、高电流承载能力和宽温度范围。
品牌名称: ADI(亚德诺)
商品型号: ADG822BRMZ
商品编号: C208589
商品封装: MSOP-8
包装方式: 盒装
商品毛重: 0.105克(g)

商品参数

商品概述

ADG821/ADG822/ADG823 是单片 CMOS 单刀单掷 (SPST) 开关。这些开关采用先进的亚微米工艺设计，具有低功耗、高开关速度、低导通电阻和低泄漏电流的特点。 ADG821/ADG822/ADG823 设计为采用 1.8 V 至 5.5 V 单电源供电，非常适合用于电池供电的仪器。 ADG821/ADG822/ADG823 的每个开关在导通时双向导通性能相同。ADG821/ADG822/ADG823 包含两个独立的 SPST 开关。ADG821 和 ADG822 的区别仅在于，两个开关分别为常开和常闭。在 ADG823 中，开关 1 为常开，开关 2 为常闭。ADG823 具有先断后通的开关动作。 ADG821/ADG822/ADG823 采用 8 引脚 MSOP 封装。

商品特性

125℃ 时最大导通电阻 0.8 Ω
125℃ 时最大导通电阻平坦度 0.3 Ω
1.8 V 至 5.5 V 单电源供电
200 mA 载流能力
汽车级温度范围：-40℃ 至 +125℃
轨到轨操作
8 引脚 MSOP 封装
33 ns 开关时间
典型功耗：< 0.01 μW
TTL/CMOS 兼容输入
引脚与 ADG721/ADG722/ADG723 兼容

应用领域

电源路由
电池供电系统
通信系统
数据采集系统
音频和视频信号路由
手机
调制解调器
PCMCIA 卡
硬盘驱动器
继电器替代

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(50个/盒，最小起订量 1000 个)

个

起订量：1000 个50个/盒

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	2
	工作电压	1.8V~5.5V
	导通时间(ton)	33ns

	属性	参数值
	导通电阻(Ron)	500mΩ
	关闭时间(toff)	11ns
	工作温度	-40℃~+125℃
	导通电容(Con)	230pF
	带宽	24MHz
