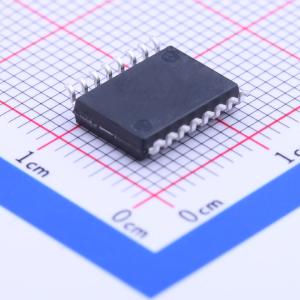

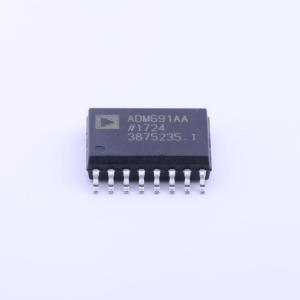

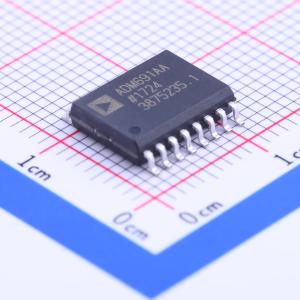

ADM691AARWZ

微处理器电源监控器，内置备用电池切换、可调复位周期与可调看门狗周期、芯片使能信号、看门狗、备用电池功能和4.65V阈值电压、低VCC状态输出、250MA输出电流特性

品牌名称: ADI(亚德诺)
商品型号: ADM691AARWZ
商品编号: C208583
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 0.836克(g)

商品参数

商品概述

ADM691A/ADM693A/ADM800L/ADM800M系列监控电路为微处理器系统中的电源监控和电池控制功能提供了完整的单芯片解决方案。这些功能包括微处理器复位、备用电池切换、看门狗定时器、CMOS RAM写保护和电源故障警告。该系列产品是MAX691A/93A/800M系列产品的升级版。所有器件均提供16引脚DIP和SO封装。ADM691A还提供节省空间的TSSOP封装。该系列产品具备以下功能：

在上电、掉电和欠压情况下提供上电复位输出。当VCC低至1 V时，电路仍可正常工作。
为CMOS RAM、CMOS微处理器或其他低功耗逻辑电路提供电池备份切换功能。
如果可选的看门狗定时器在指定时间内未被触发，则输出复位脉冲。
具备1.25 V阈值检测器，用于电源故障警告、低电量检测或监控非+5 V的电源。

商品特性

低功耗
精密电压监控
ADM800L/M的容差为±2%
复位时间延迟 — 200 ms或可调
1 μA待机电流
自动电池备份电源切换
片上快速选通芯片使能信号
也提供TSSOP封装（ADM691A）

应用领域

微处理器系统
计算机
控制器
智能仪器
汽车系统
关键微处理器电源监控

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(47个/管，最小起订量 1034 个)

个

起订量：1034 个47个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	输出类型	推挽
	工作电压	4.75V~5.5V
	复位有效电平	低电平有效
	阈值电压	4.65V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	有
	复位超时	200ms
	工作温度	-40℃~+85℃@(TA)
