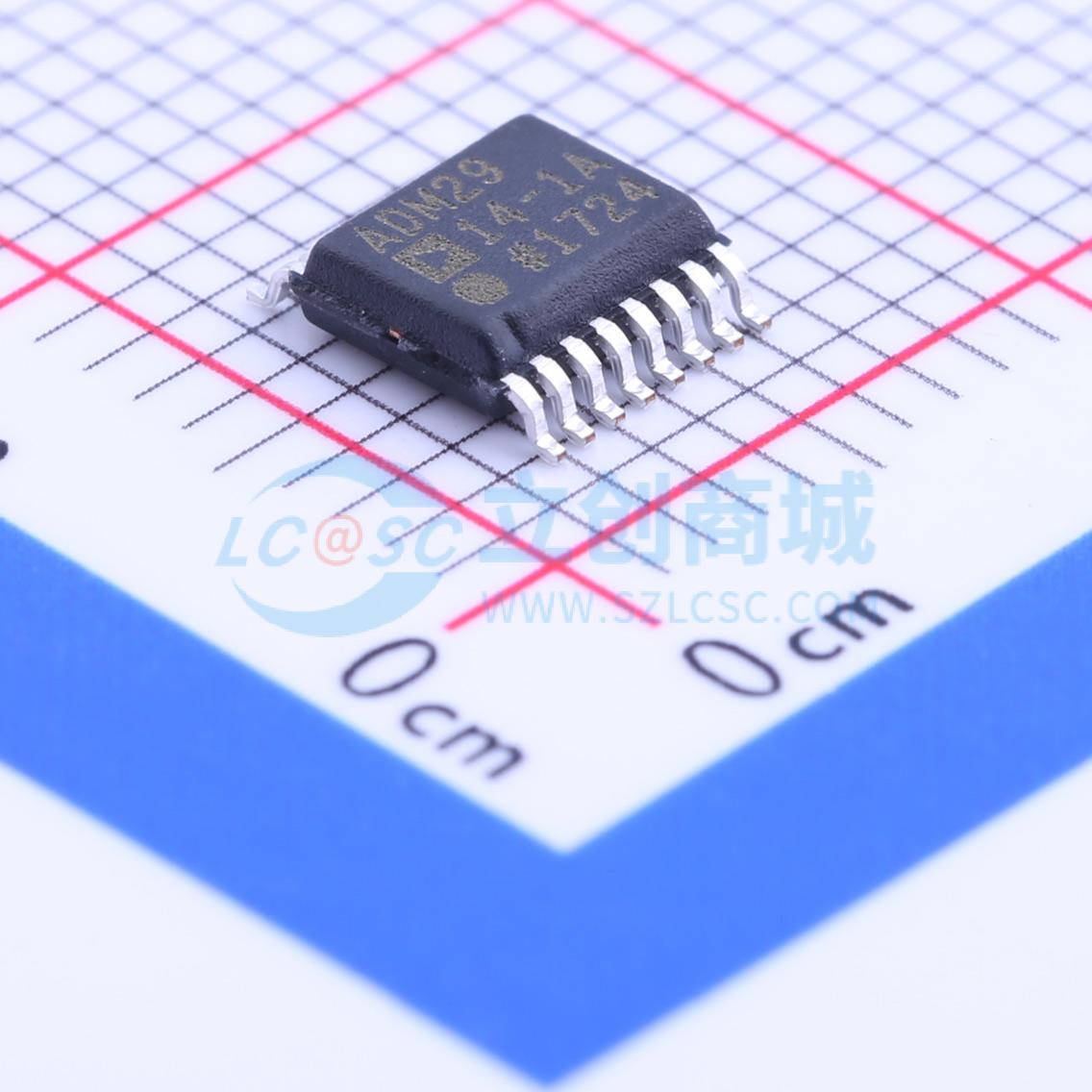

ADM2914-1ARQZ

ADM2914是一款四路电压监控IC，非常适合在广泛的应用中监控多个电源轨。 每个被监控的电源轨都有两个专用输入引脚VHx和VLx，可对每个电源轨的过压（OV）和欠压（UV）情况进行监控。每个被监控的电压轨共用一个通用的低电平有效欠压（UV）和过压（OV）引脚。 ADM2914包含一个1 V缓冲参考输出REF，在监控负电压时可作为偏移量。三态SEL引脚决定第三和第四个输入的极性，即它可配置器件以监控正电源或负电源。 该器件集成了一个内部并联稳压器，使其能够在更高电压系统中使用。此特性要求在主电源轨和VCC引脚之间放置一个电阻，以将流入VCC引脚的电流限制在不超过10 mA。如果电源线超过绝对最大额定值，ADM2914会使用内部并联稳压器来调节VCC。 ADM2914有两种型号。ADM2914 - 1提供一个锁存过压输出，可通过切换LATCH输入引脚来清除。ADM2914 - 2有一个禁用引脚，可覆盖并禁用OV和UV输出信号。 ADM2914采用16引脚QSOP封装。该器件的工作温度范围为 - 40°C至 + 125°C。

• 四路欠压/过压正/负监控器
• 最多可监控2个负电源轨
• 可调的欠压和过压输入阈值
• 高温下阈值精度高：±1.5%
• 1 V缓冲参考输出
• 漏极开路欠压和过压复位输出
• 带禁用选项的可调复位超时
• 输出在低至1 V的Vcc下仍有保证
• 抗干扰能力
• 62 μA电源电流
• 16引脚QSOP封装

• 服务器电源监控
• FPGA/DSP内核和I/O电压监控
• 电信设备
• 医疗设备
