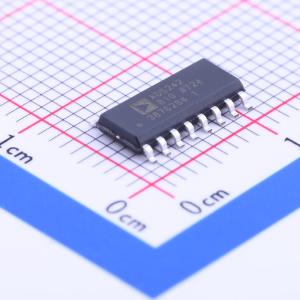

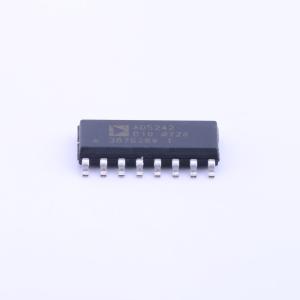

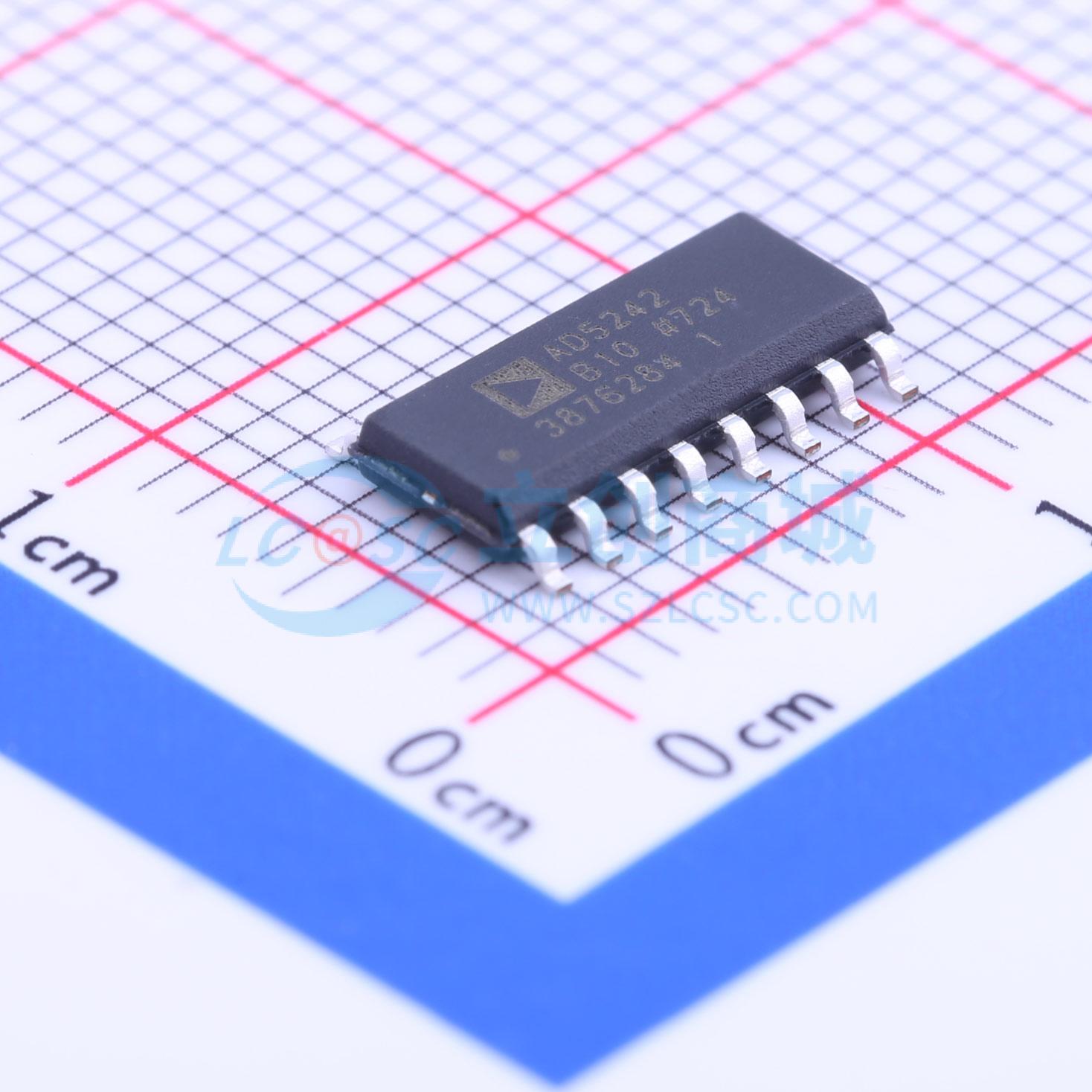

AD5242BRZ10

AD5241/AD5242 提供单通道/双通道、256 抽头的数控可变电阻器 (VR) 器件。这些器件的电子调节功能与电位器、微调电位器或可变电阻器相同。每个 VR 可提供 A 端与抽头之间或 B 端与抽头之间完全可编程的电阻值。对于 AD5242，10 kΩ、100 kΩ 或 1 MΩ 的固定 A 端至 B 端电阻具有 1% 的通道间匹配容差。两款器件的标称温度系数均为 30 ppm/℃。 系统上电时，抽头位置编程默认设置为中间刻度。上电后，VR 抽头位置通过兼容 I²C 的两线串行数据接口进行编程。两款器件均提供两个额外的可编程逻辑输出，使用户能够驱动其系统中的数字负载、逻辑门、LED 驱动器和模拟开关。 AD5241/AD5242 提供 14 引脚 SOIC 和 16 引脚 SOIC 表贴封装，以及适用于超紧凑型解决方案的 14 引脚 TSSOP 和 16 引脚 TSSOP 封装。所有器件均保证能在 -40℃ 至 +105℃ 的扩展温度范围内工作。

• 256 抽头
• 70 kΩ、100 kΩ、1 MΩ
• 低温系数：30 ppm/℃
• 内部上电中间刻度预设
• 单电源 2.7 V 至 5.5 V 或双电源 ±2.7 V，适用于交流或双极性工作
• 具备回读功能的兼容 I²C 接口
• 额外的可编程逻辑输出
• 独立的关断特性
• 扩展温度范围：-40℃ 至 +105℃

• 多媒体、视频和音频
• 通信
• 替代机械电位器
• 仪器仪表：增益、失调调整
• 可编程电压 - 电流转换
• 线路阻抗匹配
