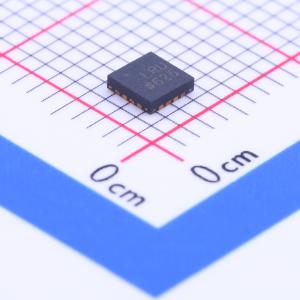

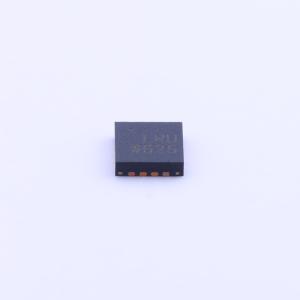

温馨提醒：图片仅供参考，商品以实物为准
ADP1762ACPZ-1.0-R7
2 A、低VIN、低噪声、CMOS线性稳压器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADP1762ACPZ-1.0-R7
- 商品编号
- C208581
- 商品封装
- LFCSP-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.171克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 1.98V | |
| 输出电压 | 1V | |
| 输出电流 | 2A | |
| 电源纹波抑制比(PSRR) | 62dB@(10kHz) | |
| 压差 | 62mV@(2A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 4.5mA | |
| 噪声 | 2uVrms | |
| 特性 | 过热保护；软启动；过流保护；PG脚 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
ADP1762是一款低噪声、低压差（LDO）线性稳压器。它设计为可在低至1.10 V的单输入电源下工作，无需外部偏置电源，以提高效率并提供高达2 A的输出电流。 在2 A负载下，典型压差低至62 mV，这使得ADP1762在保持稳压的同时，只需较小的裕量电压即可工作，从而提高效率。 ADP1762针对使用小至10 μF的陶瓷输出电容实现稳定运行进行了优化。ADP1762能以最小的电路板面积实现最佳的瞬态性能。 ADP1762提供0.9 V至1.5 V的固定输出电压选项。可调输出型号的输出电压可通过连接在VADJ和地之间的外部电阻设置在0.5 V至1.5 V之间。 通过在SS引脚连接一个电容，ADP1762可实现外部可编程软启动时间。短路和热过载保护电路可防止在恶劣条件下器件损坏。ADP1762采用小型16引脚LFCSP封装，可实现最小占位面积的解决方案，以满足各种应用需求。
商品特性
- 最大输出电流2 A
- 低输入电压范围VIN = 1.10 V至1.98 V，无需外部偏置电源
- 固定输出电压范围：VOUT_FIXED = 0.9 V至1.5 V
- 可调输出电压范围：VOUT,AD = 0.5 V至1.5 V
- 超低噪声：2 μV rms，100 Hz至100 kHz
- 噪声频谱密度：10 kHz时为4 nV/√Hz，100 kHz时为3 nV/√Hz
- 低压差电压：2 A负载下典型值为62 mV
- 工作电源电流：无负载时典型值为4.5 mA
- 在电压、负载和温度变化范围内，固定输出电压精度为±1.5%
- 出色的电源抑制比（PSRR）性能：2 A负载下，10 kHz时典型值为62 dB，100 kHz时典型值为46 dB
- 出色的负载/电压瞬态响应
- 软启动功能可降低浪涌电流
- 针对10 μF小型陶瓷电容进行优化
- 限流和热过载保护
- 电源正常指示
- 精确使能
- 16引脚、3 mm × 3 mm LFCSP封装
应用领域
- 为对噪声敏感的应用提供稳压，如射频（RF）收发器、模数转换器（ADC）和数模转换器（DAC）电路、锁相环（PLL）、压控振荡器（VCO）和时钟集成电路
- 现场可编程门阵列（FPGA）和数字信号处理器（DSP）电源
- 医疗保健领域
- 工业和仪器仪表领域
