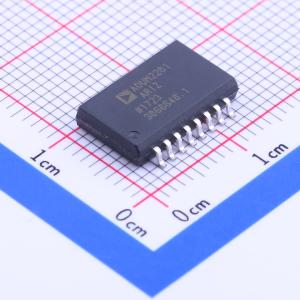

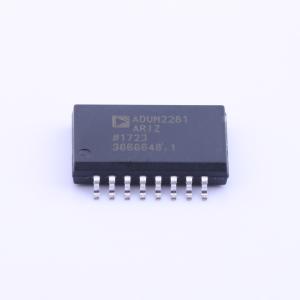

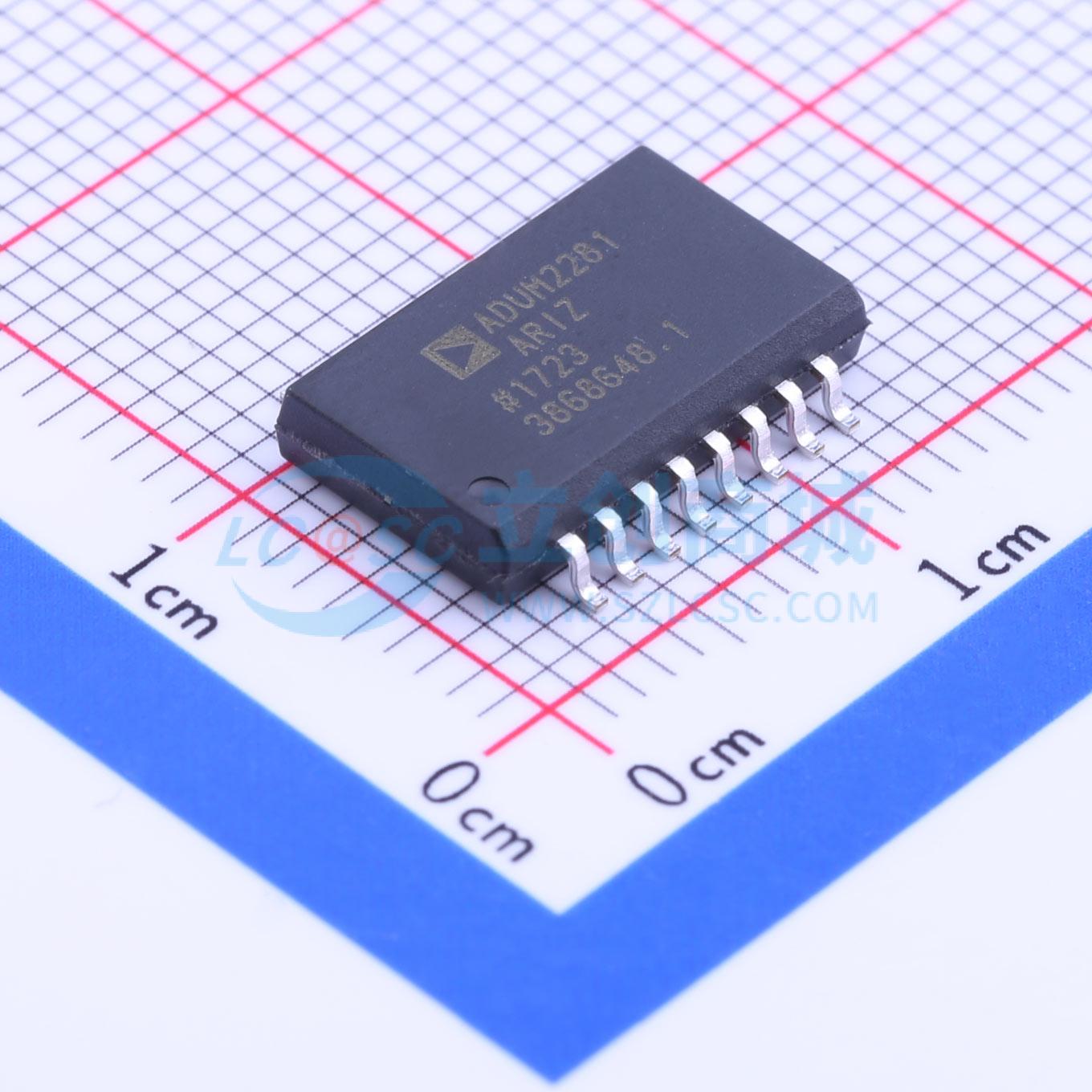

ADUM2281ARIZ

5 KV RMS双通道数字隔离器（默认高电平、1/1通道方向性）

描述: 5KVRMS双通道数字隔离器（默认高电平、1/1通道方向性）
品牌名称: ADI(亚德诺)
商品型号: ADUM2281ARIZ
商品编号: C208567
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 0.836克(g)

商品参数

商品概述

ADuM2280/ADuM2281/ADuM2285/ADuM2286均为5 kV rms双通道数字隔离器，采用ADI的iCoupler技术。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器件和其它集成式耦合器等替代器件的出色性能特征。这些器件的传播延迟最大值为24 ns，C级脉冲宽度失真小于2 ns。C级还具有5 ns的严格通道间匹配。ADuM228x提供两种通道配置，具有3种不同的数据速率，最高值为100 Mbps。所有型号均可采用2.7 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。与其它光耦合器不同，ADuM228x隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时的直流正确性。首次上电或尚未在输入端施加电源时，ADuM2280和ADuM2281默认输出高电平，ADuM2285和ADuM2286则默认输出低电平。

商品特性

高隔离电压：5000 V rms
数据速率高达100 Mbps
低传播延迟：24 ns (最大值)
低动态功耗
双向通信
3 V至5 V电平转换
工作温度最高可达：125 °C
高共模瞬变抗扰度：>25 kV/μs
默认输出高电平：ADuM2280/ADuM2281
默认输出低电平：ADuM2285/ADuM2286
16引脚宽体SOIC封装，增强爬电距离
安全和法规认证(申请中)UL认证：依据UL 1577，1分钟5,000 V rmsCSA元件验收通知#5AIEC 60601-1：250 V rms(加强)IEC 60950-1：400 V rms(加强)
符合VDE认证DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12 V_IORM = 846 V峰值
与ADuM220x和ADuM221x系列引脚兼容

应用领域

通用高压多通道隔离
医疗设备
电源
RS-232/RS-422/RS-485收发器隔离

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(37个/管，最小起订量 1036 个)

个

起订量：1036 个37个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	1
	最大数据速率	1Mbps

	属性	参数值
	默认输出	-
	隔离电压(Vrms)	5000
	CMTI(kV/us)	35kV/us
	工作温度	-40℃~+125℃
