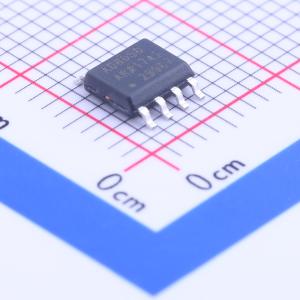

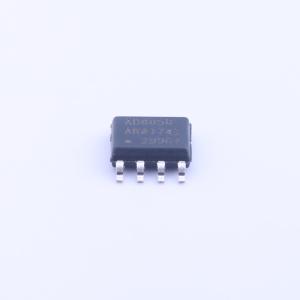

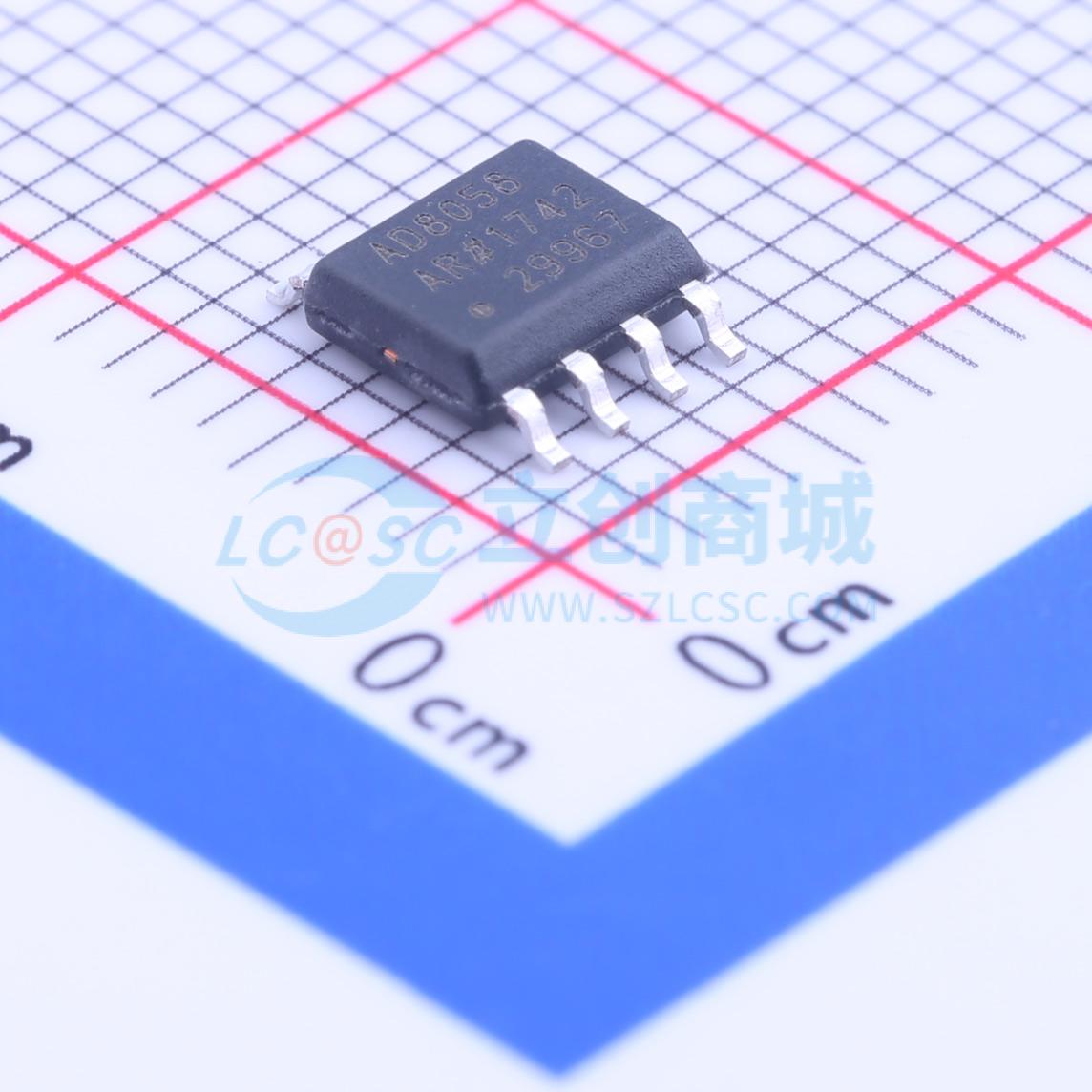

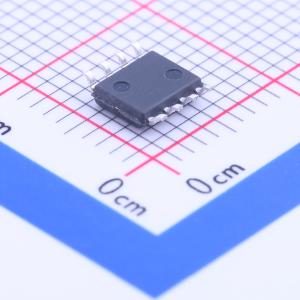

AD8058ARZ
低成本、高性能电压反馈型325 MHz放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低成本、双路、高性能电压反馈型325 MHz放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8058ARZ
- 商品编号
- C208568
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 325MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 1.15V/ns | |
| 输入偏置电流(Ib) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 750nA | |
| 噪声密度(eN) | 7nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 60dB | |
| 静态电流(Iq) | 13.5mA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 3V~10V | |
| 双电源(Vee~Vcc) | -6V~-1.5V；1.5V~6V |
商品概述
AD8057(单通道)和AD8058(双通道)都是超高性能、超低成本的放大器。成本与性能的良好平衡使其成为诸多应用的理想选择。AD8057和AD8058还能减少对多种专用放大器的需求。两款均为电压反馈型放大器，拥有一般电流反馈型放大器的带宽和压摆率。两款低功耗放大器均具有低静态电流和宽电源电压范围(3 V至12 V)特性，噪声和失真性能符合高端视频系统的要求，还具有高速放大器中并不多见的出色直流性能。 AD8057和AD8058提供标准SOIC封装以及微型5引脚SOT - 23 (AD8057)和8引脚MSOP (AD8058)封装。这些放大器可用于 - 40°C至 + 85°C工业温度范围。
商品特性
- 低成本单通道(AD8057) 和双通道(AD8058)
- 高速−3 dB带宽：325 MHz (G = +1)
- 压摆率：1000 V/μs
- 增益平坦度：0.1 dB至28 MHz
- 低噪声7 nV/√Hz
- 低功耗电源电流：每个放大器5.4 mA (典型值，5 V)
- 低失真−85 dBc(5 MHz)，RL = 1 kΩ
- 宽电源电压范围：3 V至12 V
- 小型封装AD8057提供8引脚SOIC和5引脚SOT - 23两种封装，AD8058提供8引脚SOIC和8引脚MSOP两种封装
应用领域
- 成像
- DVD/CD
- 光电二极管前置放大器
- 模数驱动器
- 专业相机滤波器
