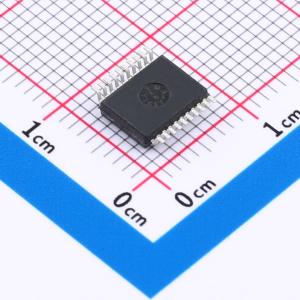

温馨提醒：图片仅供参考，商品以实物为准
ADM3260ARSZ
集成DC-DC转换器和支持热插拔的双通道I2C隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 集成DC-DC转换器、支持热插拔的双通道I2C隔离器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADM3260ARSZ
- 商品编号
- C208558
- 商品封装
- SSOP-20-208mil
- 包装方式
- 管装
- 商品毛重
- 0.244克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式I2C(带电源) | |
| 隔离电压(Vrms) | 2500 | |
| CMTI(kV/us) | 25kV/us |
| 属性 | 参数值 | |
|---|---|---|
| 集成电源工作电压 | 3V~5.5V | |
| 集成电源输出电压 | 3.15V~5.25V | |
| 工作温度 | -40℃~+105℃ |
商品概述
ADM3260是一款支持热插拔的数字和电源隔离器，集成两路无闩锁、双向通信通道，提供完整的隔离式I²C接口和集成式隔离DC-DC转换器，支持最高150 mW隔离式电源转换。拥有双向I²C通道则无需将I²C信号分成单独的发送信号与接收信号，供独立光耦合器使用。该片上隔离式DC-DC转换器可提供3.15 V至5.25 V隔离调节电压，最大输出功率150 mW。借助ADM3260，iCoupler和isoPower通道以及I2C收发器集成于半导体电路中，在小型封装中实现完全隔离的I2C接口和电源转换器。ADM3260提供20引脚SSOP封装，并具有 -40°C至 +105°C的工作温度范围。
商品特性
- 集成isoPower的隔离式DC-DC转换器3.15 V至5.25 V稳压输出，最高150 mW输出功率
- 高共模瞬变抗扰度：>25 kV/μs
- iCoupler集成式I2C数字隔离器
- 双向I2C通信
- 电源电压/逻辑电平：3.0 V至5.5 V
- 开漏接口适合热插拔应用
- 30 mA吸电流能力
- 最高1000 kHz频率
- 20引脚SSOP封装，爬电距离为5.3 mm
- 工作温度最高可达：105°C
- 安全和法规认证：UL认证(申请中)，依据UL 1577，1分钟2500 V rms；CSA元件验收通知5A(申请中)；VDE合规证书(申请中)；DIN V VDE V 0884-10 (VDE V 0884-10):2006-12，VIORM = 560 V峰值
应用领域
- I2C、SMBus和PMBus接口隔离
- 多级I²C接口
- 中央交换
- 电信与数据通信设备
- -48 V分布式电源系统
- -48 V电源模块
- 网络
- 磁盘阵列
