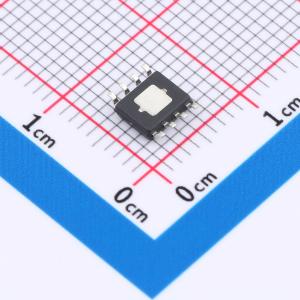

温馨提醒：图片仅供参考，商品以实物为准

ADP7118ARDZ-3.3

20 V、200 mA、低噪声、CMOS LDO线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款CMOS低压差(LDO)线性稳压器，工作电压范围为2.7V至20V，可提供高达200mA的输出电流。这款高输入电压LDO非常适合对高性能模拟和混合信号电路进行稳压，这些电路的工作电压范围从19V降至1.2V。采用先进的专有架构，该器件具有高电源抑制比、低噪声的特点，并且使用小型2.2μF陶瓷输出电容就能实现出色的线路和负载瞬态响应。对于5V或更低的固定输出电压选项，稳压器的输出噪声为11μV rms，与输出电压无关
品牌名称: ADI(亚德诺)
商品型号: ADP7118ARDZ-3.3
商品编号: C208563
商品封装: SOIC-8-EP
包装方式: 管装
商品毛重: 0.192克(g)

商品参数

商品概述

ADP7118是一款CMOS低压差（LDO）线性稳压器，工作电压范围为2.7 V至20 V，可提供高达200 mA的输出电流。这款高输入电压LDO非常适合为工作在19 V至1.2 V电源轨的高性能模拟和混合信号电路进行稳压。该器件采用先进的专有架构，具备高电源抑制比、低噪声特性，搭配2.2 μF小型陶瓷输出电容即可实现出色的线性和负载瞬态响应。对于5 V及以下的固定输出电压选项，ADP7118稳压器的输出噪声均方根值为11 μV，与输出电压无关。 ADP7118提供16种固定输出电压选项。以下电压有现货供应：1.2 V（可调）、1.8 V、2.5 V、3.3 V、4.5 V和5.0 V。可特殊订购的其他电压包括1.5 V、1.85 V、2.0 V、2.2 V、2.75 V、2.8 V、2.85 V、3.8 V、4.2 V和4.6 V。每个固定输出电压都可以通过外部反馈分压器在初始设定点之上进行调节。这使得ADP7118能够在高电源抑制比和低噪声的情况下提供1.2 V至VIN - VDO的输出电压。 LFCSP和SOIC封装支持通过外部电容实现用户可编程软启动功能。 ADP7118采用6引脚、2 mm×2 mm的LFCSP封装，不仅解决方案非常紧凑，而且在小尺寸、薄型封装下，可为需要高达200 mA输出电流的应用提供出色的热性能。ADP7118也提供5引脚TSOT和8引脚SOIC封装。

商品特性

低噪声：均方根值为11 μV，与固定输出电压无关
电源抑制比：在10 kHz时为88 dB，在100 kHz时为68 dB，在1 MHz时为50 dB，VOUT ≤ 5 V，VIN = 7 V
输入电压范围：2.7 V至20 V
最大输出电流：200 mA
初始精度：±0.8%
线性、负载和温度范围内的精度：在Tj = - 40°C至+85°C时为 - 1.2%至+1.5%；在Tj = - 40°C至+125°C时为±1.8%
低压差电压：在200 mA负载、VOUT = 5 V时典型值为200 mV
用户可编程软启动（仅适用于LFCSP和SOIC封装）
低静态电流：无负载时IGND典型值为50 μA
低关断电流：在VIN = 5 V时为1.8 μA，在VIN = 20 V时为3.0 μA
搭配2.2 μF小型陶瓷输出电容即可保持稳定
固定输出电压选项：1.8 V、2.5 V、3.3 V、4.5 V和5.0 V；提供1.2 V至5.0 V之间的16种标准电压
输出电压可调范围为1.2 V至VIN - VDO，可在初始设定点之上进行调节
精确使能
2 mm×2 mm、6引脚LFCSP，8引脚SOIC，5引脚TSOT
通过AEC - Q100汽车应用认证

应用领域

对噪声敏感的应用的稳压
ADC和DAC电路、精密放大器、VCO VTUNE控制电源
通信和基础设施
医疗保健
工业和仪器仪表
由ADIsimPower工具提供支持

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	20V
	输出电压	3.3V
	输出电流	200mA
	电源纹波抑制比(PSRR)	88dB@(10kHz)
	压差	200mV@(200mA)

	属性	参数值
	静态电流(Iq)	50uA
	噪声	11uVrms
	特性	带使能；软启动；过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
