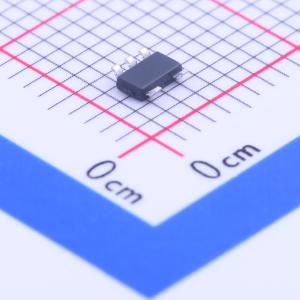

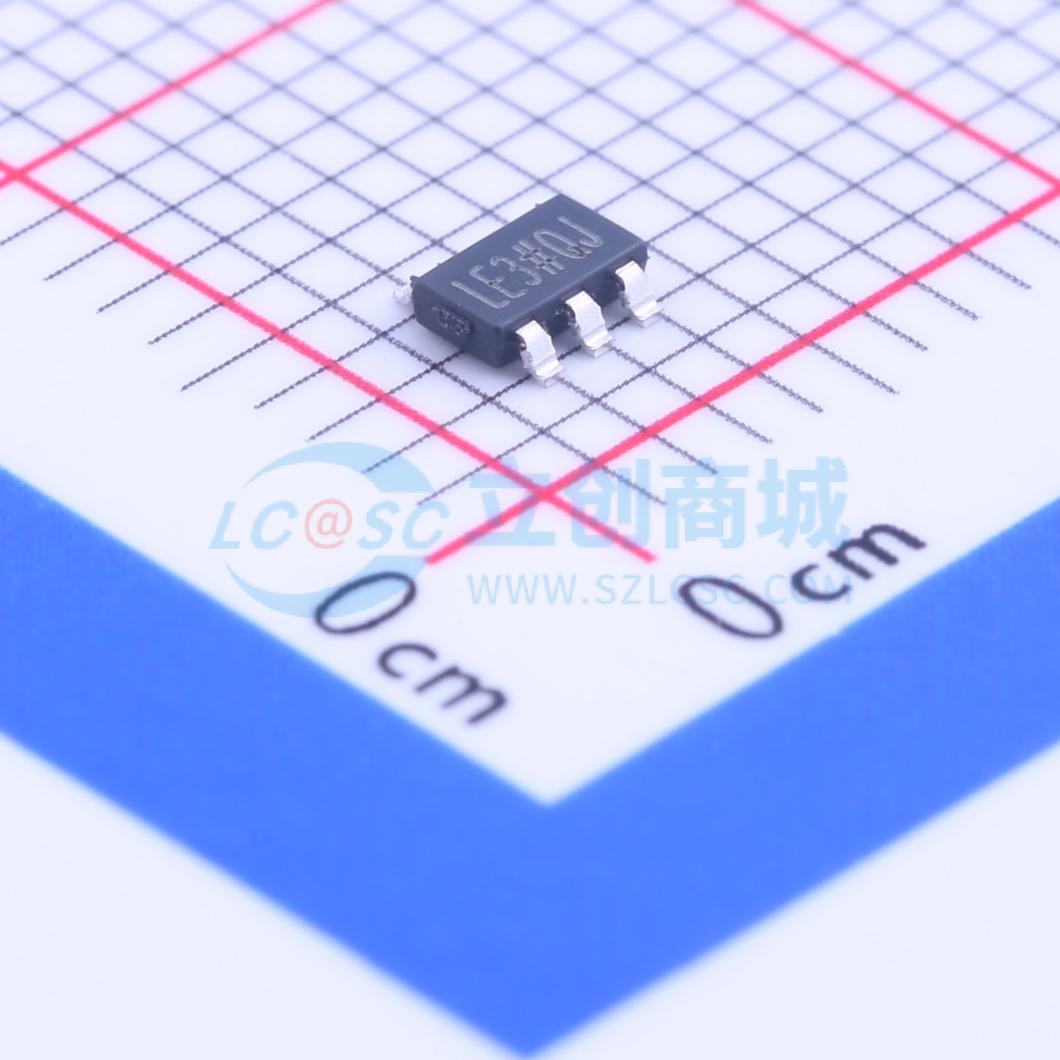

ADP150AUJZ-2.8-R7

2.8V 150mA 5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款超低噪声 (9μV)、低压差线性稳压器，工作电压范围为 2.2V 至 5.5V，可提供高达 150mA 的输出电流。在 150mA 负载下，105mV 的低压差可提高效率，并允许在较宽的输入电压范围内工作。采用创新的电路拓扑结构，无需额外的噪声旁路电容即可实现超低噪声性能，非常适合对噪声敏感的模拟和射频应用。在不影响电源抑制比 (PSRR) 或线路和负载瞬态性能的情况下，也能实现超低噪声性能
品牌名称: ADI(亚德诺)
商品型号: ADP150AUJZ-2.8-R7
商品编号: C208565
商品封装: TSOT-5
包装方式: 编带
商品毛重: 0.045克(g)
立创商城设计参考: LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案

商品参数

商品概述

ADP150是一款超低噪声（9 μV）、低压差线性稳压器，工作电压范围为2.2 V至5.5 V，可提供高达150 mA的输出电流。在150 mA负载下，仅105 mV的低压差可提高效率，并允许在较宽的输入电压范围内工作。 ADP150采用创新的电路拓扑结构，无需额外的噪声旁路电容即可实现超低噪声性能，非常适合对噪声敏感的模拟和射频应用。ADP150在实现超低噪声性能的同时，不会影响电源抑制比（PSRR）以及线路和负载瞬态性能。ADP150将超低噪声和静态电流消耗完美结合，可最大限度延长便携式应用中的电池使用寿命。 ADP150专门设计为搭配微小的1 μF ±30%陶瓷输入和输出电容稳定工作，以满足高性能、空间受限应用的需求。 ADP150提供14种固定输出电压选项，范围从1.8 V至3.3 V。短路和热过载保护电路可防止在恶劣条件下造成损坏。ADP150提供微型5引脚TSOT和4焊球、0.4 mm间距WLCSP封装，以实现最小占位面积解决方案，满足各种便携式电源应用需求。

商品特性

超低噪声：Gμν rms，与VOUT无关
无需额外的噪声旁路电容
搭配1 μF陶瓷输入和输出电容可稳定工作
最大输出电流：150 mA
输入电压范围：2.2 V至5.5 V
零负载时静态电流lGND = 10 μA
低关断电流：< 1 μA
低压差：在150 mA负载下为105 mV
初始输出电压精度：±1%
多达14种固定输出电压选项：1.8 V至3.3 V
10 kHz时PSRR性能为70 dB
限流和热过载保护
逻辑控制使能
5引脚TSOT封装
4焊球、0.8 mm×0.8 mm、0.4 mm间距WLCSP封装

应用领域

手机
数码相机和音频设备
便携式和电池供电设备
DC-DC后级稳压
便携式医疗设备
射频、锁相环、压控振荡器和时钟电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	静态电流(Iq)	220uA
	噪声	9uVrms
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	2.8V
	输出电流	150mA
	电源纹波抑制比(PSRR)	70dB@(10kHz)
	压差	105mV@(150mA)
