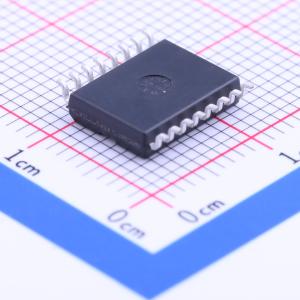

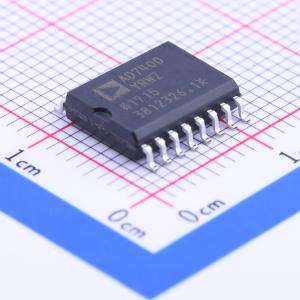

温馨提醒：图片仅供参考，商品以实物为准
AD7400YRWZ
隔离式Σ-Δ调制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7400YRWZ
- 商品编号
- C208553
- 商品封装
- SOIC-16-300mil
- 包装方式
- 管装
- 商品毛重
- 0.836克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 16 | |
| 通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.25V；3V~5.5V | |
| 接口类型 | - | |
| 工作温度 | -40℃~+105℃ |
商品概述
AD7400是一款二阶Σ - Δ调制器，可将模拟输入信号转换为高速1位数据流，并具备片上数字隔离功能。AD7400采用5V电源供电，可接受±200mV（满量程±320mV）的差分输入信号。模拟调制器对模拟输入进行连续采样，无需外部采样保持电路。输入信息以1的密度形式包含在输出流中，数据速率为10MHz。通过合适的数字滤波器可重构原始信息。串行I/O可使用5V或3V电源（VDD2）。 串行接口具备数字隔离功能。高速CMOS与单片空心变压器技术相结合，意味着片上隔离提供了优于光耦合器等替代方案的出色性能特性。该器件包含片上基准源。AD7400采用16引脚SOIC封装，工作温度范围为 - 40℃至 + 105℃。
商品特性
- 10MHz时钟速率
- 二阶调制器
- 16位无丢码
- 16位时典型±z LSB积分非线性
- 最大3.5μV/℃失调漂移
- 片上数字隔离器
- 片上基准源
- 低功耗运行：5.25V时最大18mA
- 工作温度范围： - 40℃至 + 105℃
- 16引脚SOIC封装
- 安全和法规认证：符合UL 1577标准，1分钟5000V rms；符合CSA组件验收通知#5A；符合VDE认证DIN V VDE V 0884 - 10（VDE V 0884 - 10）:2006 - 12，V10RM = 891V峰值
应用领域
- 交流电机控制
- 数据采集系统
- A/D + 光隔离器替代方案
