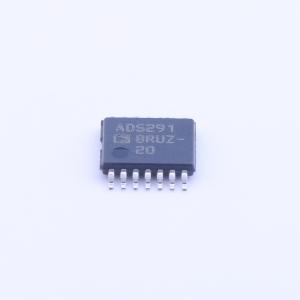

温馨提醒：图片仅供参考，商品以实物为准

AD5291BRUZ-20

单通道、1%端到端电阻容差（R-Tol）、256位数字电位计，具有20次可编程存储器

描述: AD5291和AD5292是单通道256/1024位置分辨率的数字电位器，具有20次可编程擦除记忆功能。
品牌名称: ADI(亚德诺)
商品型号: AD5291BRUZ-20
商品编号: C208547
商品封装: TSSOP-14
包装方式: 管装
商品毛重: 0.117克(g)

商品参数

商品概述

AD5291和AD5292是单通道、256/1024位数字电位器，在紧凑的封装中结合了业界领先的可变电阻性能和非易失性存储器（NVM）。这些器件能够在宽电压范围内工作，支持±10.5 V至±16.5 V的双电源供电以及+21 V至+33 V的单电源供电，同时确保端到端电阻容差误差小于1%，并提供20次可编程（20-TP）存储器。业界领先的低电阻容差误差特性得到保证，这简化了开环应用以及精密校准和容差匹配应用。 AD5291和AD5292器件的抽头设置可通过SPI数字接口进行控制。在将电阻值编程到20-TP存储器之前，可以进行无限次调整。AD5291和AD5292无需任何外部电压源来实现熔丝熔断，并且有20次永久编程机会。在20-TP激活期间，永久熔断熔丝命令会锁定抽头位置（类似于在机械微调电位器上涂抹环氧树脂）。 AD5291和AD5292采用紧凑的14引脚TSSOP封装。该器件保证能在-40℃至+105℃的扩展工业温度范围内工作。

商品特性

单通道、256/1024位分辨率，标称电阻为20 kΩ、50 kΩ和100 kΩ
最大标称电阻容差误差±1%（电阻性能模式）
20次可编程抽头存储器
变阻器模式温度系数：35 ppm/℃
分压器温度系数：5 ppm/℃
+9 V至+33 V单电源供电
±9 V至±16.5 V双电源供电
兼容SPI的串行接口
抽头设置回读
上电时从20-TP存储器刷新

应用领域

替代机械电位器
仪器仪表：增益和失调调整
可编程电压-电流转换
可编程滤波器、延迟和时间常数
可编程电源
替代低分辨率DAC
传感器校准

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(96个/管，最小起订量 1056 个)

个

起订量：1056 个96个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数字电位器
	阻值	20kΩ
	抽头数	256
	通道数	1
	精度	±1%
	工作电压	9V~33V

	属性	参数值
	接口类型	SPI
	温度系数	35ppm/℃
	工作温度	-40℃~+105℃
	阻值变化	线性
	带宽	520kHz
