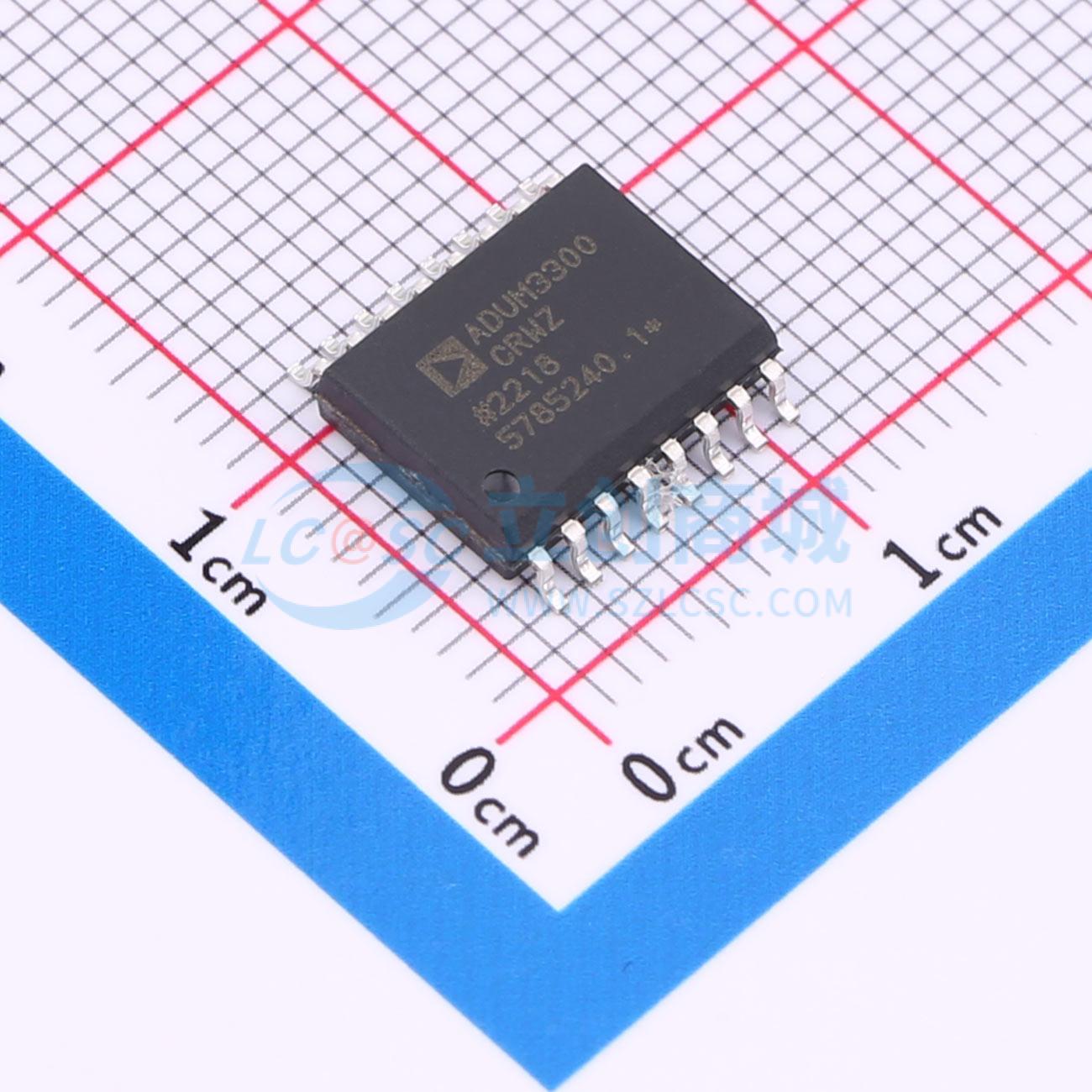

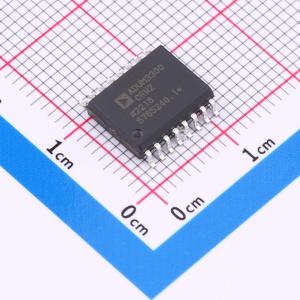

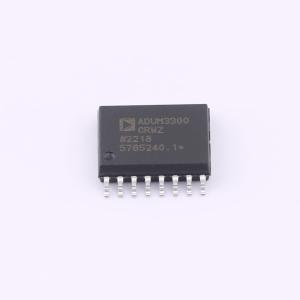

温馨提醒：图片仅供参考，商品以实物为准

ADUM3300CRWZ

三通道数字隔离器，具有增强的系统级ESD可靠性（3/0通道方向性）

品牌名称: ADI(亚德诺)
商品型号: ADUM3300CRWZ
商品编号: C208534
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 1.125克(g)

商品参数

商品概述

ADuM3300/ADuM3301是基于iCoupler技术的三通道数字隔离器。这些隔离组件结合了高速CMOS和单片空心变压器技术，具备卓越的性能特点，优于光耦合器等其他替代产品。 iCoupler器件解决了光耦合器常见的设计难题。通过简单的iCoupler数字接口和稳定的性能特点，消除了光耦合器常见的电流传输比不确定、传输函数非线性以及温度和寿命影响等问题。这些iCoupler产品无需外部驱动器和其他分立元件。此外，在可比的信号数据速率下，iCoupler器件的功耗仅为光耦合器的十分之一至六分之一。 ADuM3300/ADuM3301隔离器以多种通道配置和数据速率提供三个独立的隔离通道。所有型号两侧的电源电压范围为3.3 V至5.5 V，既与低电压系统兼容，又能在隔离屏障上实现电压转换功能。ADuM3300/ADuM3301隔离器具有专利的刷新功能，可确保在无输入逻辑转换以及上电/掉电情况下的直流正确性。与ADuM1300/ADuM1301隔离器相比，ADuM3300/ADuM3301隔离器在电路和布局上进行了多处更改，以提高系统级IEC 61000 - 4 - x测试（静电放电、脉冲群和浪涌）的性能。ADuM1300/ADuM1301或ADuM3300/ADuM3301产品在这些测试中的具体性能很大程度上取决于用户系统的设计和布局。

商品特性

符合IEC 61000 - 4 - x标准的增强型系统级ESD性能
低功耗运行
5 V工作电压：0 Mbps至2 Mbps时，每通道最大电流2.0 mA
10 Mbps时，每通道最大电流4.1 mA
90 Mbps时，每通道最大电流36 mA
3.3 V工作电压：0 Mbps至2 Mbps时，每通道最大电流1.0 mA
10 Mbps时，每通道最大电流2.8 mA
90 Mbps时，每通道最大电流17 mA
双向通信
3.3 V/5 V电平转换
高温运行：105℃
高数据速率：直流至90 Mbps（NRZ）
精确的时序特性
最大脉冲宽度失真2 ns
通道间最大匹配误差2 ns
高共模瞬态抗扰度：>25 kV/μs
输出使能功能
16引脚宽体SOIC封装，符合RoHS标准
安全和法规认证
UL认证：根据UL 1577标准，2500 V rms耐压1分钟
CSA组件验收通知5A
VDE合格证书DIN V VDE V 0884 - 10（VDE V 0884 - 10）：2006 - 12，VIORM = 560 V峰值
符合GB4943.1 - 2011的CQC认证

应用领域

通用多通道隔离
SPI接口/数据转换器隔离
RS - 232/RS - 422/RS - 485收发器
工业现场总线隔离

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(47个/管，最小起订量 1034 个)

个

起订量：1034 个47个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	3
	反向通道数	-
	最大数据速率	90Mbps
	隔离电压(Vrms)	2500

	属性	参数值
	CMTI(kV/us)	35kV/us
	工作温度	-40℃~+105℃
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	传播延迟(tpd)	32ns
