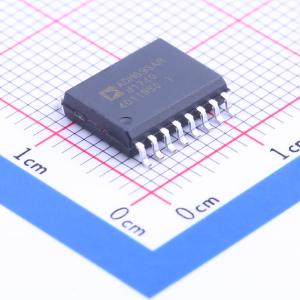

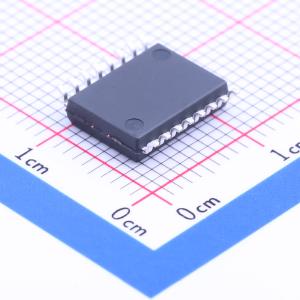

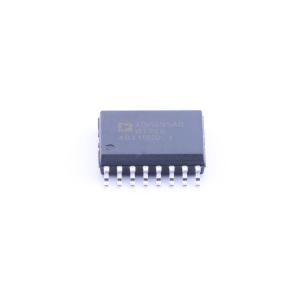

ADM693ARZ

ADM690 - ADM695系列监控电路为微处理器系统中的电源监控和电池控制功能提供了完整的单芯片解决方案。这些功能包括微处理器复位、备用电池切换、看门狗定时器、CMOS RAM写保护和电源故障警告。整个系列提供了多种配置，以满足大多数微处理器系统的需求。 ADM690、ADM692和ADM694采用8引脚DIP封装，具备以下特性：

• 在电源上电、掉电和欠压情况下提供上电复位输出。当VCC低至1 V时，RESET输出仍可正常工作。
• 为CMOS RAM、CMOS微处理器或其他低功耗逻辑电路提供电池备用切换功能。
• 如果可选的看门狗定时器在指定时间内未被触发，则产生一个复位脉冲。
• 具备一个1.3 V阈值检测器，用于电源故障警告、低电池检测或监控除+5 V以外的电源。 ADM691、ADM693和ADM695采用16引脚DIP和小外形封装，还额外提供三项功能：
• 对CMOS RAM或EEPROM进行写保护。
• 可调节复位和看门狗超时时间。
• 独立的看门狗超时、备用电池切换和低VCC状态输出。 ADM690 - ADM695系列采用先进的外延CMOS工艺制造，结合了低功耗（5 mW）、极快的芯片使能选通（5 ns）和高可靠性。当VCC低至1 V时，仍能保证RESET有效。此外，电源开关电路的设计可实现最小的电压降，从而允许在无需外部通晶体管的情况下将输出电流驱动能力提高至100 mA。

• 是MAX690 - MAX695的卓越升级版
• 全温度范围规格
• 低功耗（5 mW）
• 精密电压监控器
• Vcc低至1 V时仍能保证复位有效
• 低导通电阻，正常情况下为1.5 Ω，备用时为20 Ω
• 高电流驱动能力（100 mA）
• 看门狗定时器：100 ms、1.6 s或可调节
• 600 nA待机电流
• 自动备用电池电源切换
• 芯片使能信号极快选通（5 ns）
• 用于电源故障的电压监控器

• 微处理器系统
• 计算机
• 控制器
• 智能仪器
• 汽车系统
