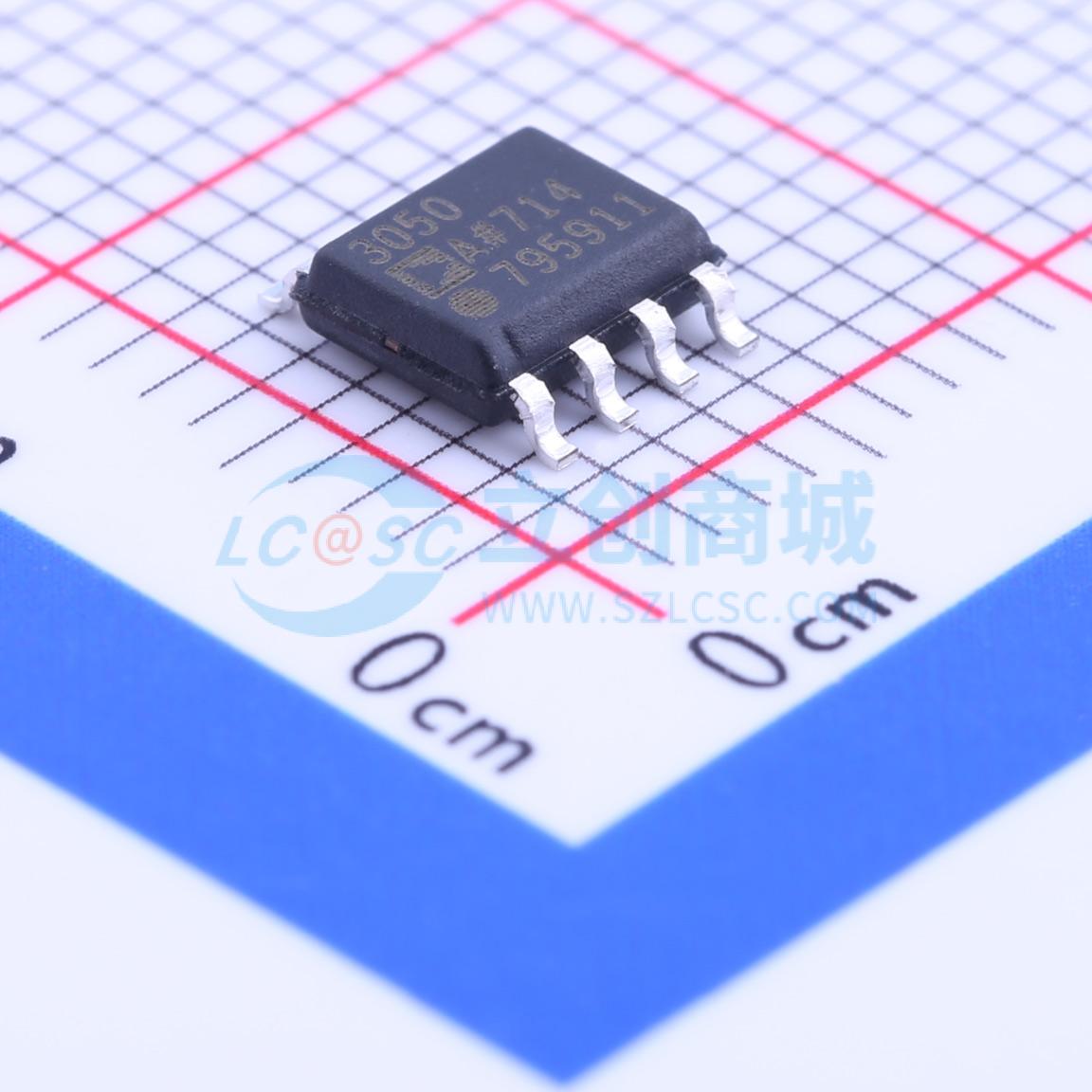

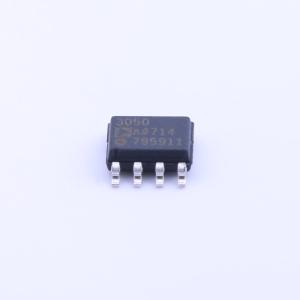

ADP3050ARZ
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.6V~30V | |
| 输出电压 | 5V | |
| 输出电流 | 1A | |
| 开关频率 | 200kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | SEPIC；降压式；降压-升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
ADP3050是一款电流模式单片降压（降压型）PWM开关稳压器，内置一个1 A大电流功率开关以及所有控制、逻辑和保护功能。它采用独特的补偿方案，允许使用任何类型的输出电容器（钽电容、陶瓷电容、电解电容、OS-CON电容）。与某些降压稳压器不同，该设计并不局限于使用特定类型的输出电容器或特定的ESR值。 采用特殊的升压驱动级使NPN功率开关饱和，从而使系统效率高于传统双极型降压开关稳压器。通过使用低压稳压输出为器件提供内部工作电流，可进一步提高效率。高开关频率允许使用小型外部表面贴装元件。可以使用各种标准现货器件，提供了极大的设计灵活性。完整的稳压器设计仅需几个外部元件。 ADP3050包含一个关断输入，可使器件进入低功耗模式，将总电源电流降至20 μA以下。内部保护功能包括热关断电路和功率开关的逐周期电流限制，可在故障条件下为器件提供全面保护。 ADP3050具有出色的线性和负载调节能力，在所有输入电压和输出电流条件下以及整个温度范围内，输出电压精度通常保持在±3%以内。 ADP3050的工作温度范围为工业级的 -40℃至 +85℃，提供热增强型8引脚（非无铅）SOIC封装和标准8引脚（仅无铅）符合RoHS标准的SOIC封装。
商品特性
- 宽输入电压范围：3.6 V至30 V
- 可调输出和固定输出（3.3 V、5 V）可选
- 集成1 A功率开关
- 使用小型表面贴装元件
- 逐周期电流限制
- 峰值输入电压（100 ms）：60 V
- 可配置为降压、升降压和SEPIC稳压器
- 提供8引脚SOIC封装
- 由ADIsimPower设计工具提供支持
应用领域
- 工业电源系统
- 电脑外设电源系统
- 线性稳压器的预稳压器
- 分布式电源系统
- 汽车系统
- 电池充电器
