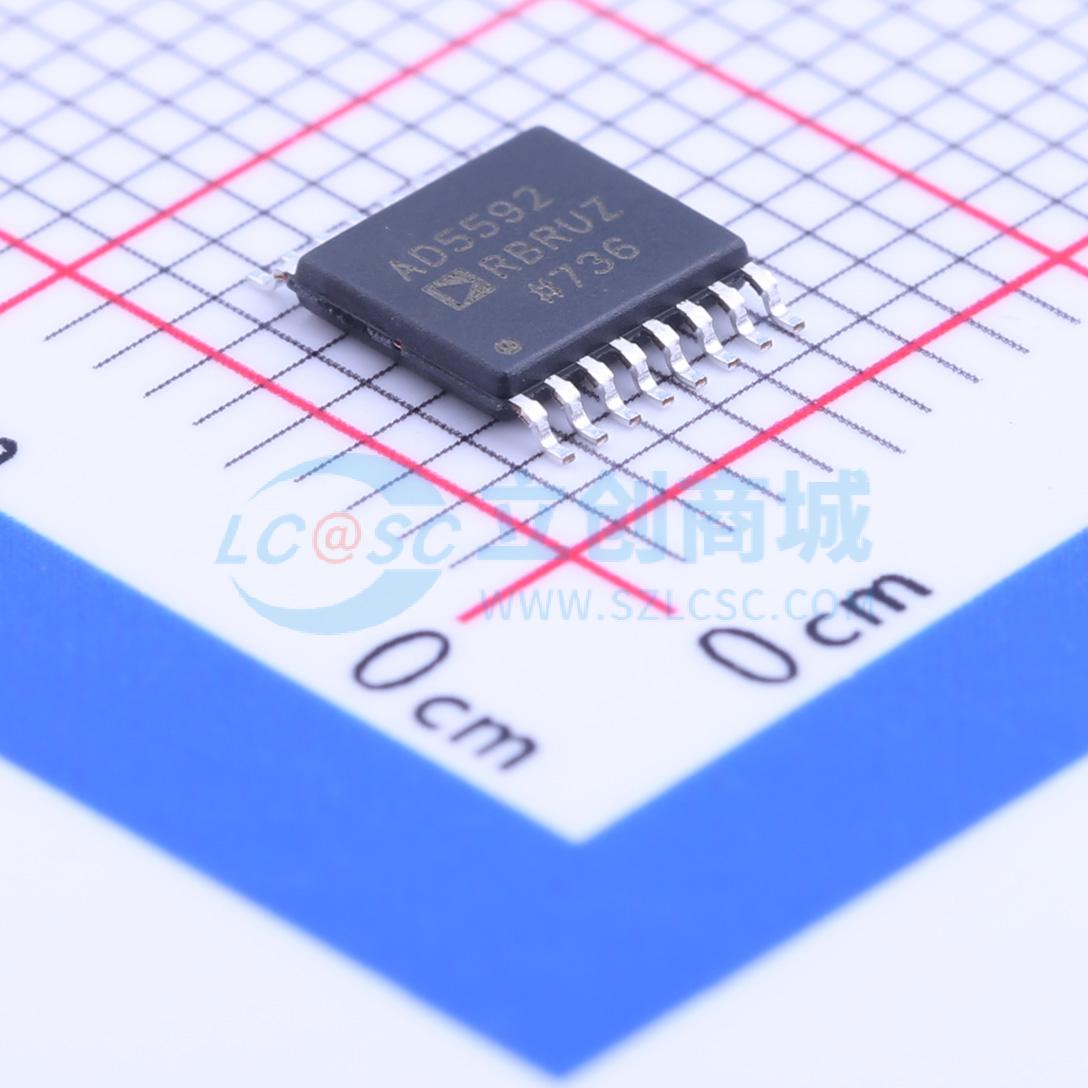

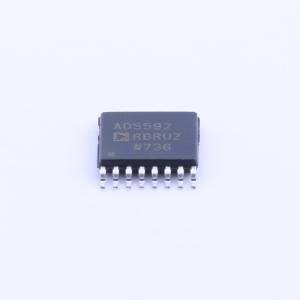

AD5592RBRUZ
8通道、12位、可配置ADC/DAC,带片上参考电压和SPI接口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 内置片内基准电压源和SPI接口的8通道、12位、可配置ADC/DAC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5592RBRUZ
- 商品编号
- C208039
- 商品封装
- TSSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 12 | |
| 通道数 | 8 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | SPI | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 基准电压源 | 外置;内置 | |
| 基准电压值 | 2.5V | |
| 基准电压源温漂 | 20ppm/℃ | |
| 采样率 | 400kHz | |
| 静态电流 | 3.5uA | |
| 积分非线性 | 2LSB |
商品概述
AD5592R/AD5592R-1有八个I/Ox引脚(I/O0至I/O7),这些引脚可独立配置为数模转换器(DAC)输出、模数转换器(ADC)输入、数字输出或数字输入。当I/Ox引脚配置为模拟输出时,由一个12位DAC驱动。DAC的输出范围为0V至VREF或0V至2×VREF。 当I/Ox引脚配置为模拟输入时,它通过一个模拟多路复用器连接到一个12位ADC。ADC的输入范围为0V至VREF或0V至2×VREF。ADC的总吞吐量为400 kSPS。I/Ox引脚也可配置为数字通用输入/输出(GPIO)引脚。通过串行外设接口(SPI)的写或读操作,分别访问GPIO写数据寄存器或GPIO读配置寄存器,即可设置或读取GPIO引脚的状态。 AD5592R/AD5592R-1集成了一个2.5 V、25 ppm/℃的基准源(默认关闭)和一个集成温度指示器,用于指示管芯温度。温度值作为ADC读取序列的一部分被读取。 AD5592R/AD5592R-1提供16球、2 mm×2 mm WLCSP、16引脚、3 mm×3 mm LFCSP和16引脚TSSOP封装。AD5592R/AD5592R-1的工作温度范围为-40℃至+105℃。
商品特性
- 8通道、可配置的ADC/DAC/GPIO
- 可配置为8个12位DAC通道、8个12位ADC通道、8个通用数字输入/输出引脚的任意组合
- 集成温度传感器
- SPI接口
- 提供16球、2 mm×2 mm WLCSP、16引脚、3 mm×3 mm LFCSP、16引脚TSSOP封装
应用领域
- 控制与监测
- 通用模拟和数字输入/输出
