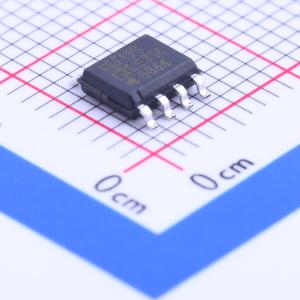

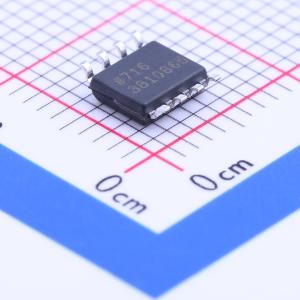

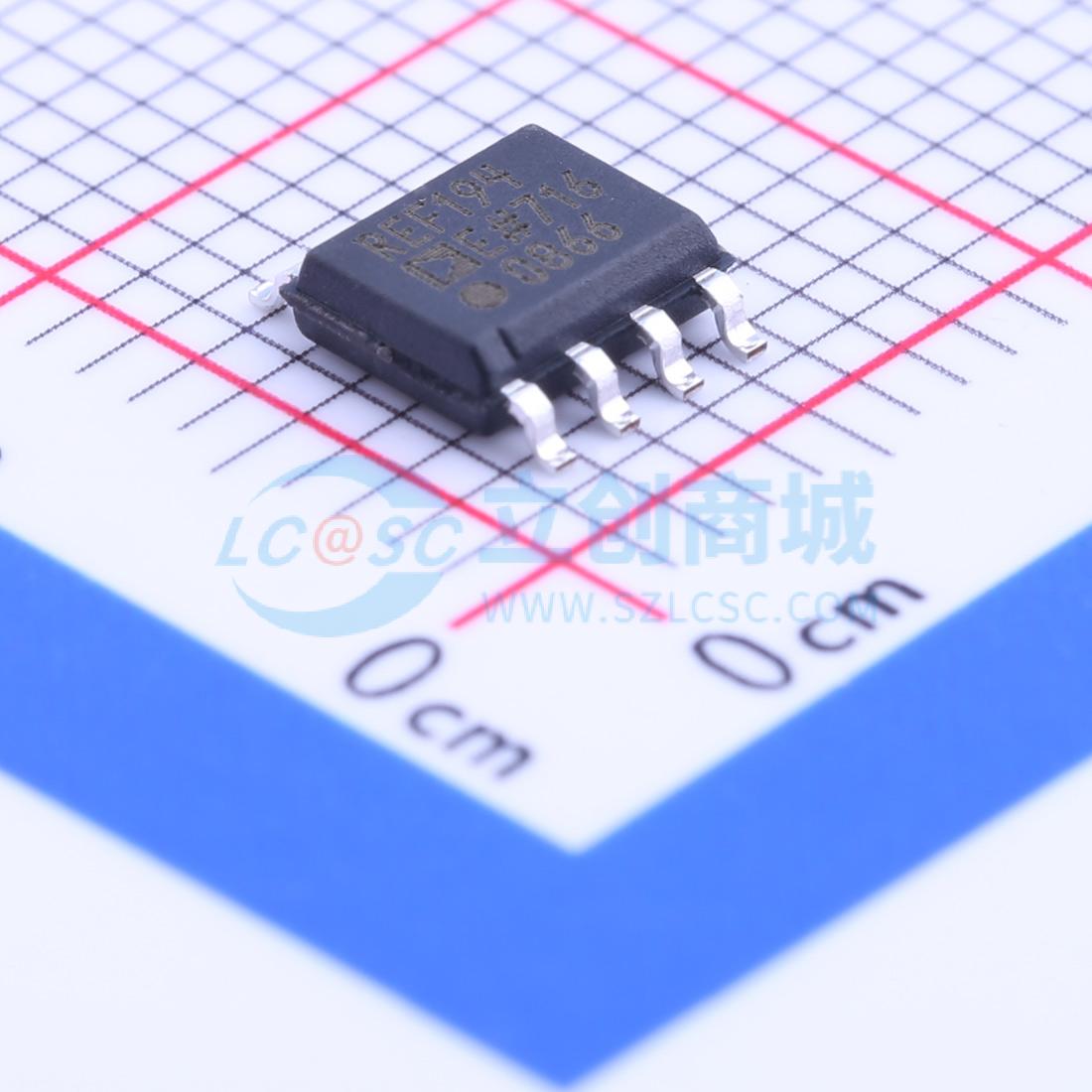

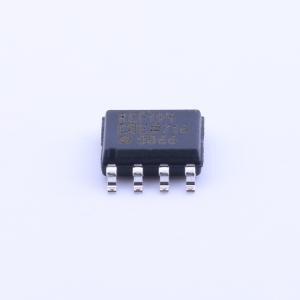

REF194ESZ

REF 19x 系列精密带隙电压基准源采用专利的温度漂移曲率校正电路，并对高度稳定的薄膜电阻进行激光微调，以实现极低的温度系数和高初始精度。 REF 19x 系列由微功耗、低压差电压 (LDV) 器件组成，可在比输出电压高仅 100 mV 的电源下提供稳定的输出电压，且电源电流消耗小于 45 μA。在睡眠模式下（通过向 SLEEP 引脚施加低 TTL 或 CMOS 电平来启用），输出关闭，电源电流进一步降低至小于 15 μA。 REF 19x 系列基准源在扩展工业温度范围（-40°C 至 +85°C）内有规定的参数，在 -40°C 至 +125°C 范围内有典型性能参数，适用于汽车等应用。 所有电气等级均提供 8 引脚 SOIC 封装；PDIP 和 TSSOP 封装仅提供最低电气等级。

• 温度系数：最大 5 ppm/°C
• 高输出电流：30 mA
• 低电源电流：最大 45 μA
• 初始精度：最大 ±2 mV
• 睡眠模式：最大 75 μA
• 低压差电压
• 负载调整率：4 ppm/mA
• 线性调整率：4 ppm/V
• 短路保护

• 便携式仪器
• ADC 和 DAC
• 智能传感器
• 太阳能供电应用
• 环路电流供电仪器
