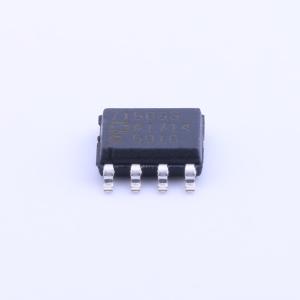

ADM7150ARDZ-3.3

ADM7150是一款低压差(LDO)线性稳压器，采用4.5 V至16 V电源供电，最大输出电流为800 mA。该器件采用先进的专有架构，提供高电源抑制(1 kHz至1 MHz大于90 dB)、超低噪声特性(<1.7 nV/√Hz)，使用一个10 μF陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。 ADM7150提供1.8 V、2.8 V、3.0 V、3.3 V、4.5 V、4.8 V和5.0 V固定输出。此外，它还可按需提供1.5 V至5.0 V范围内的16种固定输出电压。 ADM7150稳压器的典型输出噪声为1.0 μV rms(100 Hz至100 kHz，固定输出电压)，10 kHz至1 MHz的噪声频谱密度为1.7 nV/√Hz。 ADM7150提供8引脚、3 mm x 3 mm LFCSP封装和8引脚SOIC封装，不仅非常紧凑，而且还具有出色的散热性能。 适合要求最大800 mA输出电流的薄型、小尺寸应用。要产生其他输出电压，参见可调LDO ADM7151。

• 输入电压范围：4.5 V至16 V
• 最大输出电流：800 mA
• 低噪声：100 Hz到100 kHz总积分噪声：1.0 μV rms；70 Hz到100 kHz总积分噪声：1.6 μV rms
• 噪声频谱密度：1.7 nV/√Hz (典型值，10 kHz到1 MHz)
• 400 mA负载下的电源抑制比(PSRR)：>90 dB(1 kHz至100 kHz，Vout = 5 V)；>60 dB(1 MHz，Vout = 5 V)
• 压差：0.6 V(Vout = 5 V，800 mA负载)
• 初始电压精度：±1%
• 在整个线路、负载与温度范围内的电压精度：±2%
• 静态电流(IGND)：4.3 mA (空载)
• 低关断电流：0.1 μA
• 使用10 μF陶瓷输出电容保持稳定
• 固定输出电压选项：1.8 V、2.8 V、3.0 V、3.3 V、4.5 V、4.8 V和5.0 V(提供1.5 V至5.0 V范围内的16种输出)
• 裸露焊盘8引脚LFCSP和8引脚SOIC封装

• 对电源噪声敏感的应用：RF混频器、锁相环(PLL)、压控振荡器(VCO)和集成VCO的PLL
• 通信和基础设施
• 电缆数模转换(DAC)驱动器
• 回程线路和微波链路
