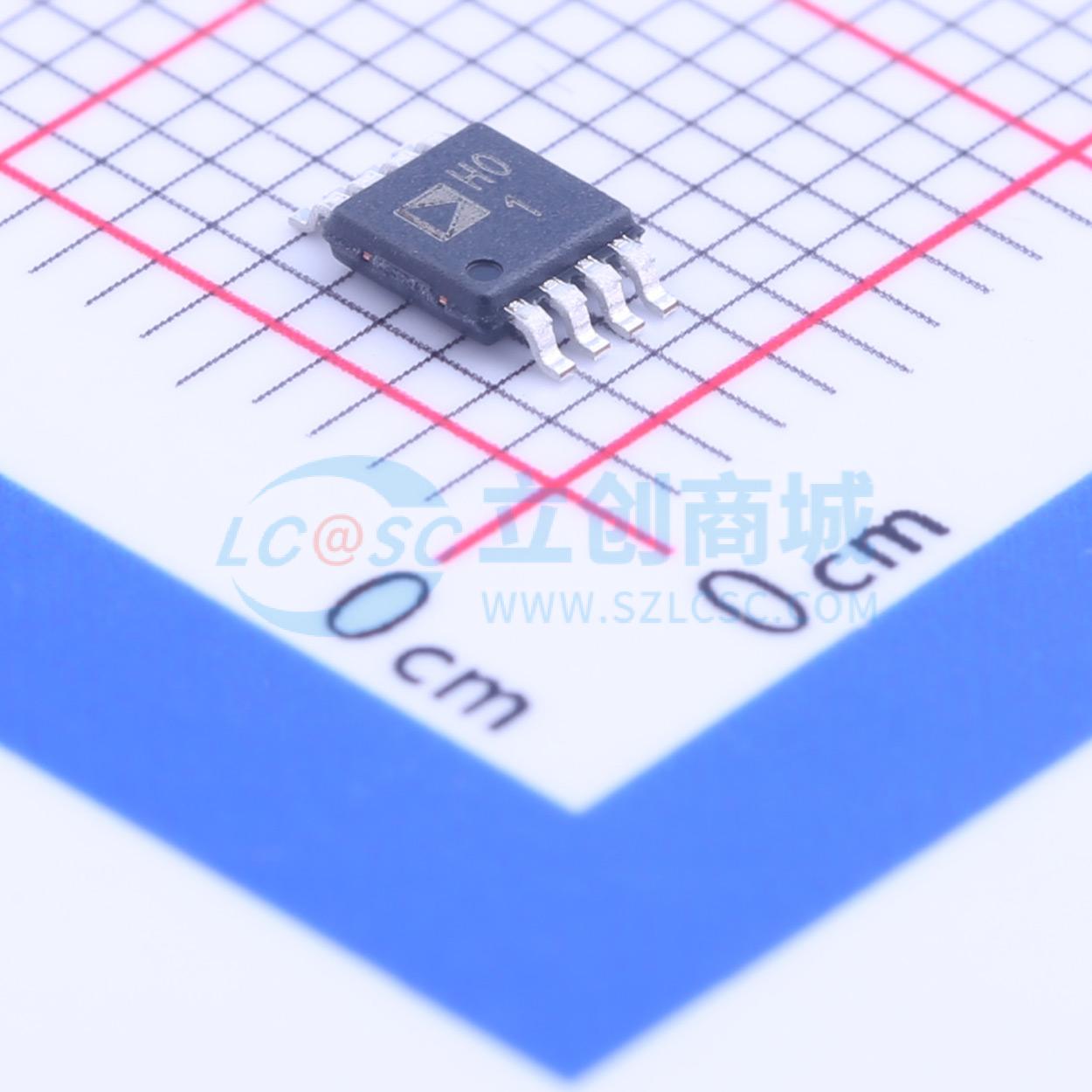

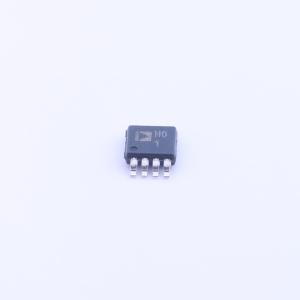

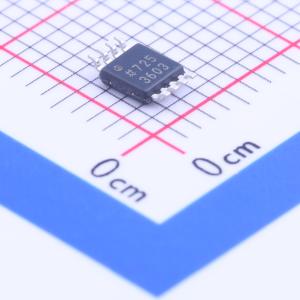

AD8220ARMZ
具有轨到轨输出的JFET输入仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是首款采用 MSOP 封装的单电源 JFET 输入仪表放大器。为满足高性能便携式仪器的需求而设计，直流时的最小共模抑制比 (CMRR) 为 86 dB，在 5 kHz 时，G = 1 的最小 CMRR 为 80 dB。最大输入偏置电流为 10 pA，在整个工业温度范围内通常保持在 300 pA 以下。尽管采用 JFET 输入，但噪声转折点通常仅为 10 Hz。随着混合信号处理的普及，每个系统所需的电源数量不断增加。该放大器旨在缓解这一问题，可在 ±18V 双电源以及 +5V 单电源下工作
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8220ARMZ
- 商品编号
- C208050
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 86dB | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电压(Vos) | 125uV | |
| 增益带宽积(GBP) | 1.5MHz | |
| 压摆率(SR) | 2V/us | |
| 输出电流 | 15mA | |
| 轨到轨 | 轨到轨输出 | |
| 静态电流(Iq) | 750uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 14nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 0.6pA | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-2.25V；2.25V~18V | |
| 电源纹波抑制比(PSRR) | 100dB | |
| 稳定时间 | 5us |
商品概述
AD8220是首款采用MSOP封装的单电源、JFET输入仪表放大器。为了满足高性能便携式仪器的需求，AD8220在直流时具有最小86分贝的共模抑制比（CMRR），在5千赫兹、增益为1时具有最小80分贝的CMRR。最大输入偏置电流为10皮安，在整个工业温度范围内通常保持在300皮安以下。尽管使用了JFET输入，但AD8220的噪声拐点仅为10赫兹。
随着混合信号处理的普及，每个系统所需的电源数量有所增加。AD8220的设计旨在缓解这一问题。该设备可以在±18伏双电源下工作，也可以在单个+5伏电源下运行。其轨到轨输出级最大化了在便携式应用中常见的低压电源上的动态范围。能够在单一5伏电源下工作的能力消除了使用更高电压双电源的需要。AD8220的最大静态电流消耗为750微安，非常适合电池供电设备。
通过一个电阻可以设置从1到1000的增益。增加增益会提高共模抑制。对于需要在读取小信号时获得更高CMRR的测量来说，将AD8220设定为较大增益是有利的。
参考引脚允许用户偏移输出电压。此功能在与模数转换器接口时非常有用。
AD8220提供MSOP封装，占用的板面积大约是SOIC的一半。A和B等级的性能规格覆盖-40°C至+85°C的工业温度范围，而W等级则覆盖-40°C至+125°C的汽车温度范围。
商品特性
- 低输入电流 最大10 pA的输入偏置电流（B等级） 最大0.6 pA的输入失调电流（B等级）
- 高共模抑制比 100 dB的共模抑制比（最小值），G=70（B等级） 至5 kHz时80 dB的共模抑制比（最小值），G=7（B等级）
- 优异的交流特性和低功耗 1.5 MHz带宽（G=7） 14 nV/√Hz的输入噪声（1 kHz） 摆率：2 V/µs 最大750 µA的静态电源电流
- 多功能MSOP封装 轨到轨输出 输入电压范围可低于负电源轨 41 V ESD保护 单电源4.5 V至36 V 双电源±2.25 V至±18 V 通过单个电阻设置增益 [G=7至1000]
- 符合汽车应用要求
应用领域
- 医用仪器仪表
- 精密数据采集
- 传感器接口
