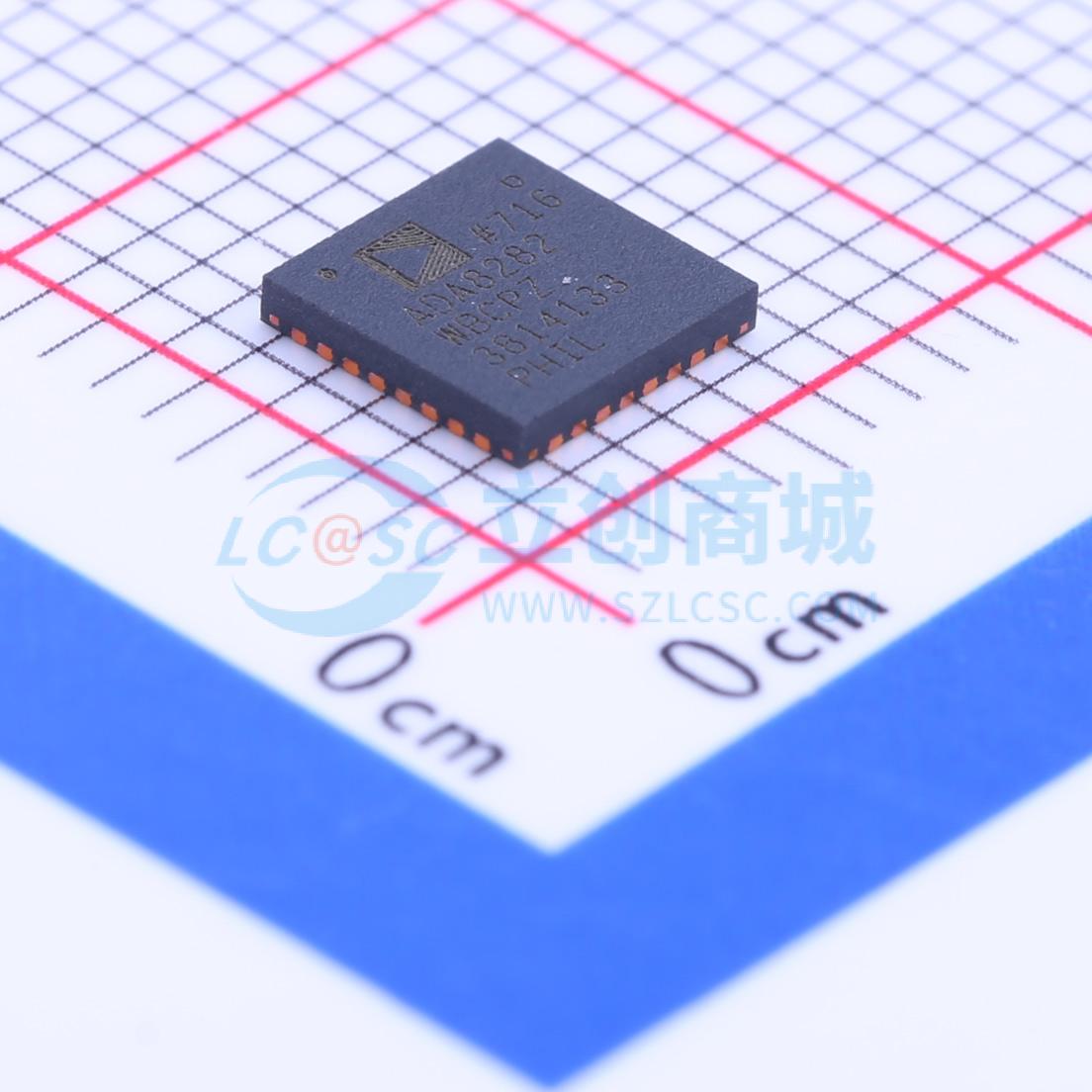

ADA8282WBCPZ
ADA8282 4通道低噪声放大器和可编程增益放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADA8282 是一款专为需要低成本、低功耗、紧凑尺寸和灵活性的应用而设计的芯片。该芯片具有四个并行通道，每个通道包括一个低噪声放大器 (LNA) 和一个可编程增益放大器 (PGA)。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADA8282WBCPZ
- 商品编号
- C208046
- 商品封装
- LFCSP-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟前端(AFE) | |
| 工作电压 | 3V~3.6V | |
| 工作电流 | 66.3mA | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 10MHz | |
| 静态电流 | 12uA | |
| 接口类型 | SPI |
商品概述
ADA8282专为需要低成本、低功耗、小尺寸和高灵活性的应用而设计。ADA8282有四个并行通道，每个通道都包含一个低噪声放大器（LNA）和一个可编程增益放大器（PGA）。LNA和PGA组合形成一个信号链，增益范围为18 dB至36 dB，以6 dB为增量，保证最小带宽为5 MHz。 在最高功率设置下，LNA和PGA组合通道的总输入参考电压噪声在最大增益时为3.4 nV/√Hz。 ADA8282可配置为四种功率模式，通过权衡功率和噪声性能，根据最终应用优化整体性能。 ADA8282采用先进的互补金属氧化物半导体（CMOS）工艺制造，提供5 mm×5 mm、符合RoHS标准的32引脚LFCSP封装。它的工作温度范围为汽车级的 -40℃至 +125℃。
商品特性
- 4通道低噪声放大器（LNA）后接可编程增益放大器（PGA）
- 最小 -3 dB带宽为5 MHz
- 典型 -3 dB带宽为42.3 MHz
- 典型压摆率为28 V/μs
- 差分输入和输出
- 增益范围为18 dB至36 dB，以6 dB为步进
- 可选低噪声和低功耗模式
- 每通道18.3 mW时输入参考噪声为4.5 nV/√Hz
- 每通道26.5 mW时输入参考噪声为3.8 nV/√Hz
- 每通道34.8 mW时输入参考噪声为3.6 nV/√Hz
- 每通道54.8 mW时输入参考噪声为3.4 nV/√Hz
- 通道间增益匹配为±0.25 dB
- 绝对增益误差为±0.5 dB
- SPI可编程
- 掉电模式（SPI可选）
- 使用3.3 V电源时，差分输出摆幅为3.1 V p-p
- 32引脚、5 mm×5 mm LFCSP封装
- 工作温度范围为 -40℃至 +125℃
- 符合汽车应用要求
应用领域
- 汽车雷达
- 自适应巡航控制
- 防撞系统
- 盲点检测
- 自动泊车
- 电子保险杠
