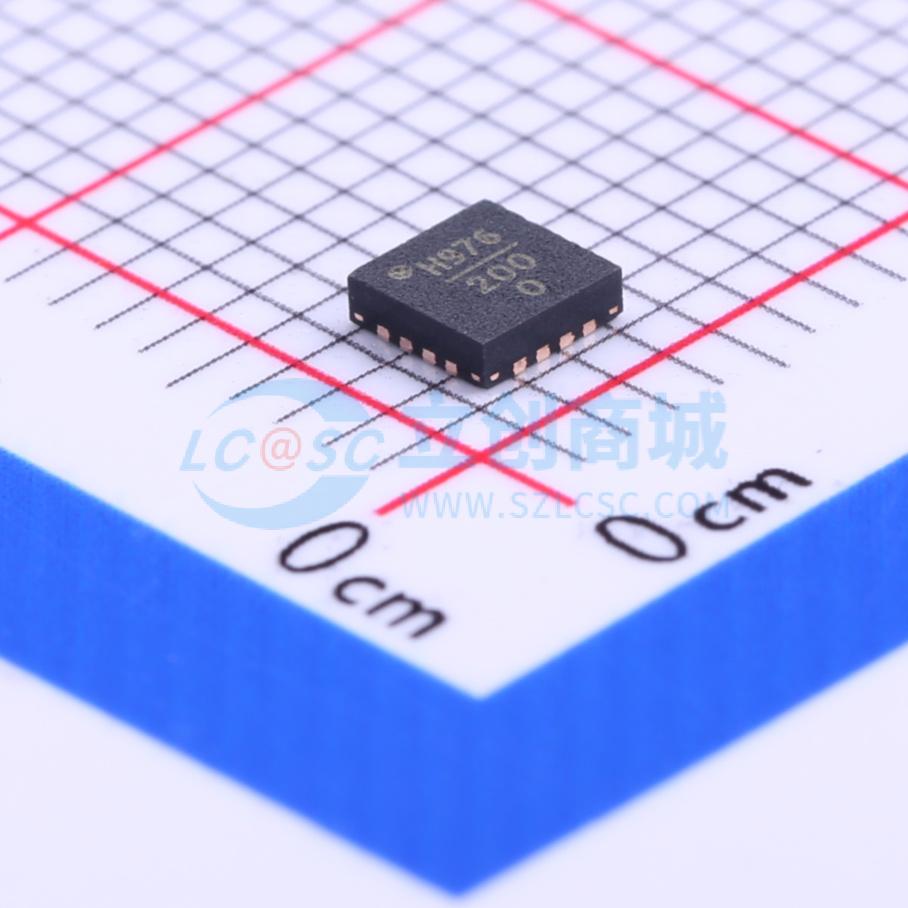

温馨提醒：图片仅供参考，商品以实物为准

HMC976LP3E

400 mA低噪声、高PSRR线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款BiCMOS超低噪声线性稳压器。在0.1 MHz至10 MHz范围内的高电源抑制比（PSRR）可出色抑制任何前置开关稳压器或其他电源噪声。电压输出非常适合频率生成子系统，包括集成VCO的PLL系列。输出电压可通过一个外部电阻调节至低于默认值。通过将HV引脚接地，输出可设置为5V。该稳压器可通过与TTL兼容的使能输入关断电源。采用3x3mm QFN SMT封装。
品牌名称: ADI(亚德诺)
商品型号: HMC976LP3E
商品编号: C208177
商品封装: QFN-16(3x3)
包装方式: 编带
商品毛重: 1.1克(g)

商品参数

商品概述

HMC976LP3E是一款BiCMOS超低噪声线性稳压器。在0.1 MHz至10 MHz范围内的高电源抑制比（PSRR）可有效抑制任何前置开关稳压器或其他电源噪声。该电压输出非常适合频率生成子系统，包括Hittite带集成VCO的广泛PLL产品线。通过使用一个外部电阻，输出电压可调节至低于默认值。将HV引脚接地可将输出设置为5V。该稳压器可通过与TTL兼容的使能输入实现关断。HMC976LP3E采用3x3mm QFN SMT封装。

商品特性

高输出电流：400mA
低压差：输出400mA且VR > 3V时为300mV
超低噪声：10 kHz时为3nV/√Hz，1 kHz时为6nV/√Hz
高电源抑制比（PSRR）：1 kHz时 < -60 dB，1 MHz时 < -30 dB
可调电压输出：400mA时VR为1.8至5V
设计用于搭配低ESR陶瓷电容工作
低关断电流：< 1 μA
热保护
16引脚3x3 mm SMT封装：9mm²

应用领域

测试仪器
基站基础设施
超低噪声频率生成
小数N合成器电源
微波VCO电源
混合信号电路电源
低噪声基带电路电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	1.8V~5.1V
	输出电流	400mA
	电源纹波抑制比(PSRR)	70dB@(1kHz)
	压差	300mV@(400mA)

	属性	参数值
	静态电流(Iq)	1.1mA
	噪声	1.5uVrms
	特性	带使能；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
