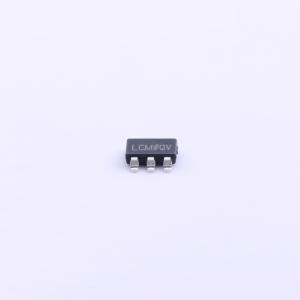

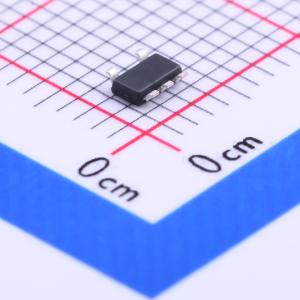

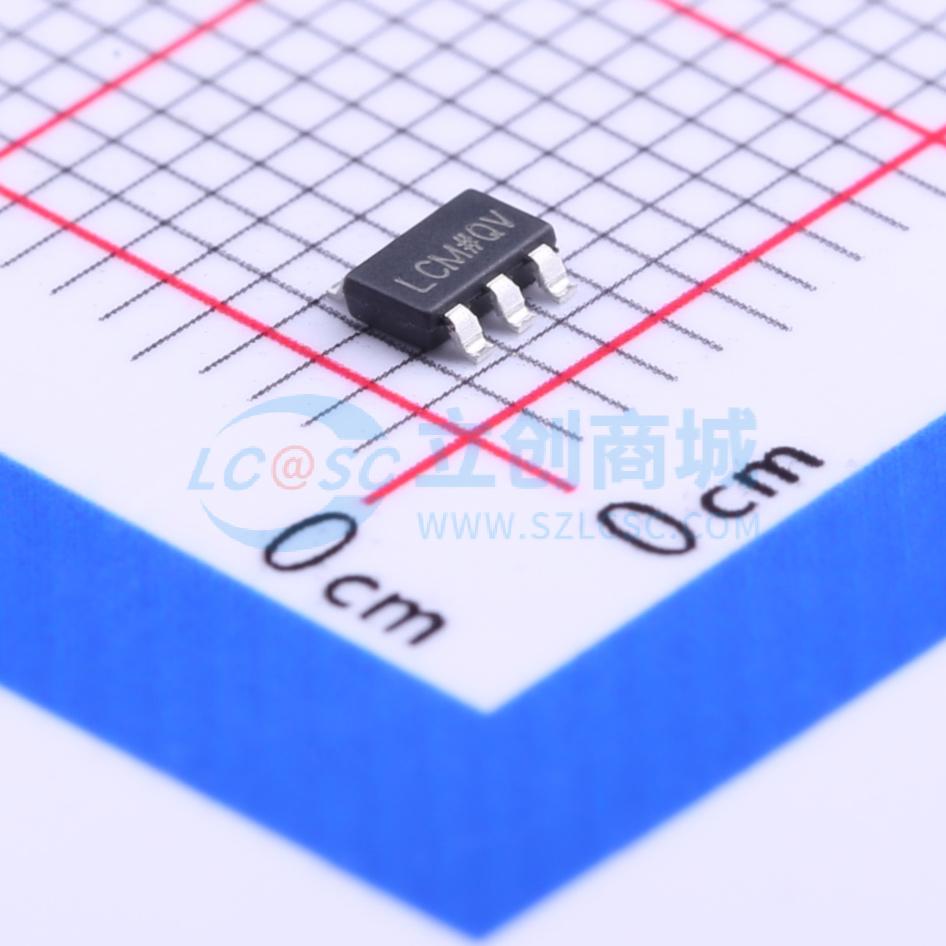

ADP130AUJZ-2.5-R7

350 mA，低输入电压，低静态电流，CMOS线性稳压器

品牌名称: ADI(亚德诺)
商品型号: ADP130AUJZ-2.5-R7
商品编号: C208135
商品封装: TSOT-5
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

ADP130是一款低静态电流、低压差线性稳压器。它设计为可在双电源模式下工作，输入电压低至1.2 V，以提高效率，并提供高达350 mA的输出电流。在100 mA负载下，仅17 mV的低压差电压可提高效率，并允许在更宽的输入电压范围内工作。双电源供电解决方案通常比单电源解决方案具有更高的转换效率，因为较高的VBIAS电源为器件供电，而较低的VIN电源为负载提供电流，从而降低了器件的功耗。 ADP130针对使用1 μF小型陶瓷输出电容实现稳定运行进行了优化，在占用最小电路板面积的情况下，可实现出色的瞬态性能。 ADP130提供0.80 V至3.0 V的多种固定输出电压。 ADP130的典型内部软启动时间为200 μs。短路保护和热过载保护电路可防止器件在恶劣条件下受损。ADP130采用超小型5引脚TSOT封装，占板面积极小，可满足各种便携式电源应用需求。

商品特性

最大输出电流350 mA
输入电压范围：VBIAS = 2.3 V至5.5 V，VIN = 1.2 V至3.6 V（2.3 V < VIN < 3.6 V），VIN可与VBIAS相连
极低的压差电压：在100 mA负载下为17 mV
低静态电流：无负载时为25 μA
低关断电流：< 1 μA
在25°C时精度为±1%
出色的电源抑制比（PSRR）性能：在10 kHz时为70 dB
出色的负载/线路瞬态响应
针对小型μF陶瓷电容进行优化
限流和热过载保护
逻辑控制使能
5引脚TSOT封装

应用领域

手机
数码相机和音频设备
便携式和电池供电设备
直流 - 直流后级稳压

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	3.6V
	输出电压	2.5V
	输出电流	350mA
	电源纹波抑制比(PSRR)	70dB@(10kHz)
	压差	17mV@(100mA)

	属性	参数值
	静态电流(Iq)	25uA
	噪声	61uVrms
	特性	带使能；软启动；过流保护；过热保护
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
