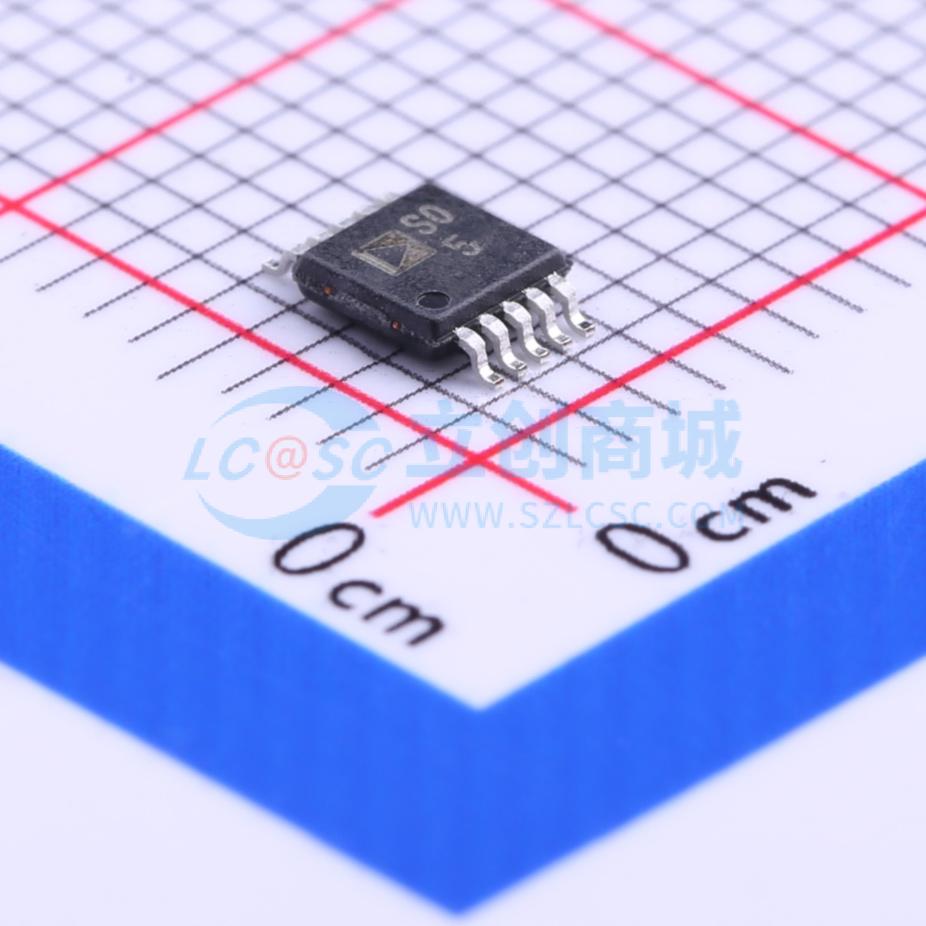

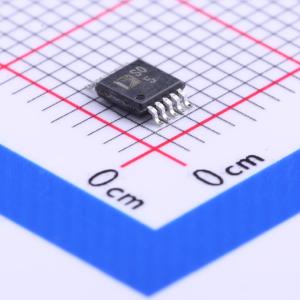

温馨提醒：图片仅供参考，商品以实物为准
ADG836YRMZ
0.5 Ω、CMOS、1.65 V至3.6 V、双通道单刀双掷开关/2:1多路复用器
- 描述
- 0.5Ω、CMOS、1.65V至3.6V、双通道单刀双掷开关/2:1多路复用器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADG836YRMZ
- 商品编号
- C208153
- 商品封装
- MSOP-10
- 包装方式
- 管装
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 工作电压 | 1.65V~3.6V | |
| 导通时间(ton) | 21ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 500mΩ | |
| 关闭时间(toff) | 7ns | |
| 工作温度 | -40℃~+125℃ | |
| 导通电容(Con) | 75pF | |
| 带宽 | 57MHz |
商品概述
ADG836是一款低压互补金属氧化物半导体（CMOS）器件，包含两个可独立选择的单刀双掷（SPDT）开关。该器件在全温度范围内的导通电阻超低，小于0.8 Ω。ADG836可在3.3 V、2.5 V和1.8 V电源下正常工作。 每个开关在导通时双向导通性能相同，输入信号范围可扩展至电源电压。ADG836具有先断后通的开关动作。 ADG836提供10引脚MSOP封装和3 mm×3 mm 12引脚LFCSP封装。
商品特性
- 典型导通电阻为0.5 Ω
- 125℃时最大导通电阻为0.8 Ω
- 工作电压范围为1.65 V至3.6 V
- 汽车级温度范围：-40℃至+125℃
- 高载流能力：连续电流300 mA
- 轨到轨开关操作
- 快速开关时间<20 ns
- 典型功耗(<0.1 μW)
应用领域
- 手机
- 个人数字助理（PDA）
- MP3播放器
- 电源路由
- 电池供电系统
- PCMCIA卡
- 调制解调器
- 音频和视频信号路由
- 通信系统
