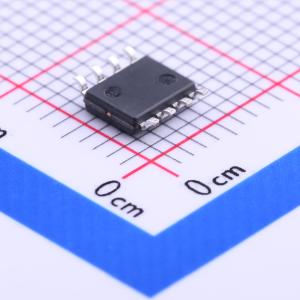

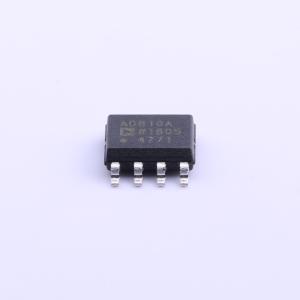

AD810ARZ
低功耗视频运算放大器，带禁用特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是复合和高清电视兼容的电流反馈视频运算放大器，适用于多媒体、数字磁带录音机和摄像机等系统。在带宽为30MHz（G = +2）时，具有0.1dB的平坦度，差分增益和相位分别为0.02%和0.04°（NTSC），适用于任何广播质量的视频系统。所有这些规格均在150Ω（一根75Ω回端电缆）的负载条件下。适用于对功率敏感的应用，如摄像机，最大电源电流低至8.0mA
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD810ARZ
- 商品编号
- C208164
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频放大器 | |
| 放大器数 | 单路 | |
| 带宽(-3db) | 80MHz | |
| 压摆率(SR) | 1000V/us | |
| 微分增益 | 0.02% | |
| 微分相位 | 0.04deg | |
| 输入失调电压(Vos) | 1.5mV | |
| 输入偏置电流(Ib) | 700nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 双电源电压(Vee~Vcc) | -15V~-5V；5V~15V | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 共模抑制比(CMRR) | 56dB | |
| 静态电流(Iq) | 6.7mA | |
| 功能特性 | ESD保护；直流钳位/直流恢复；使能/关断功能；输入缓冲器 | |
| 输出电流 | 40mA |
应用领域
- 专业视频摄像机
- 多媒体系统
- NTSC、PAL 和 SECAM 兼容系统
- 视频线驱动器
- ADC/DAC 缓冲器
- 直流恢复电路
