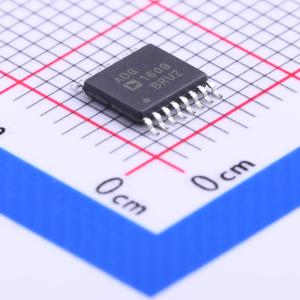

ADG1609BRUZ-REEL7

ADG1608/ADG1609 分别是单片 CMOS 模拟多路复用器，包含八个单通道和四个差分通道。ADG1608 根据 3 位二进制地址线 A0、A1 和 A2，将八个输入中的一个切换到公共输出。ADG1609 根据 2 位二进制地址线 A0 和 A1，将四个差分输入中的一个切换到公共差分输出。两款器件均有一个 EN 输入，用于使能或禁用器件。禁用时，所有通道均关闭。

每个开关导通时双向导通性能相同，输入信号范围可扩展至电源电压。关断时，可阻断高达电源电压的信号电平。所有开关均具有先断后通的切换动作。该设计固有的低电荷注入特性，可在切换数字输入时将瞬态降至最低。

这些开关的低导通电阻使其成为数据采集和增益切换应用的理想解决方案，在这些应用中，低导通电阻和低失真至关重要。导通电阻曲线在整个模拟输入范围内非常平坦，确保在切换音频信号时具有出色的线性度和低失真。

CMOS 结构确保超低功耗，使这些器件非常适合便携式和电池供电的仪器。

• 典型导通电阻 4.5 Ω
• 导通电阻平坦度 1 Ω
• 连续电流高达 470 mA
• 双电源工作范围：±3.3 V 至 ±8 V
• 单电源工作范围：3.3 V 至 16 V
• 3 V 逻辑兼容输入
• 轨到轨工作
• 16 引脚 TSSOP 和 16 引脚、3 mm×3 mm LFCSP 封装
• 全温度范围内最大导通电阻 8 Ω
• 最小失真：总谐波失真加噪声（THD+N）= 0.04%
• 3 V 逻辑兼容数字输入：VINH = 2.0 V，VINL = 0.8 V
• 无需 VL 逻辑电源
• 超低功耗：<8 nW

• 通信系统
• 医疗系统
• 音频信号路由
• 视频信号路由
• 自动测试设备
• 数据采集系统
• 电池供电系统
• 采样保持系统
• 继电器替代
